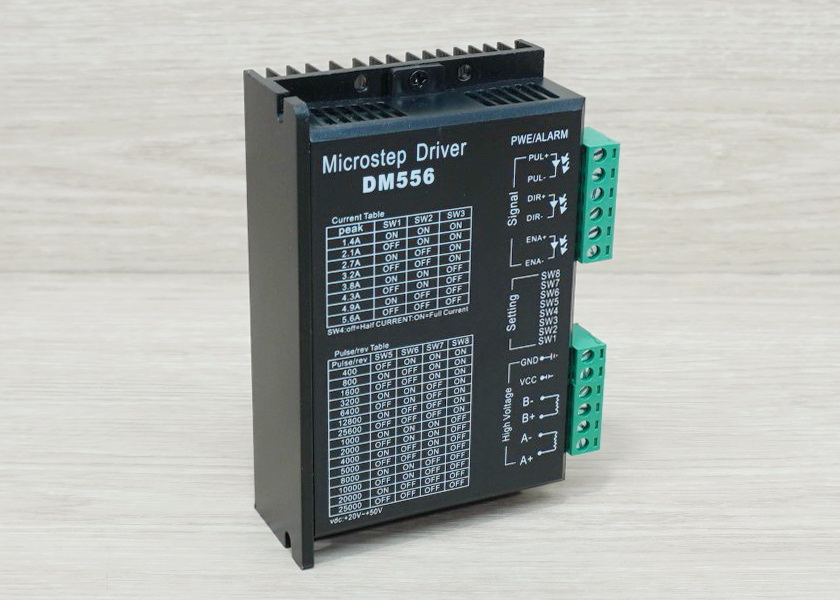

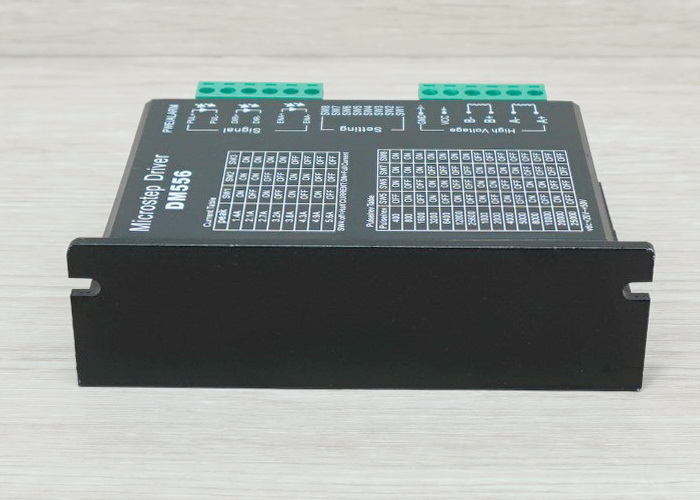

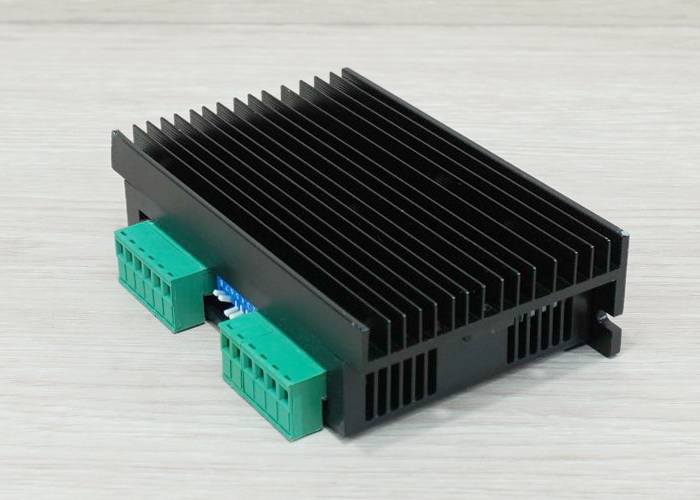

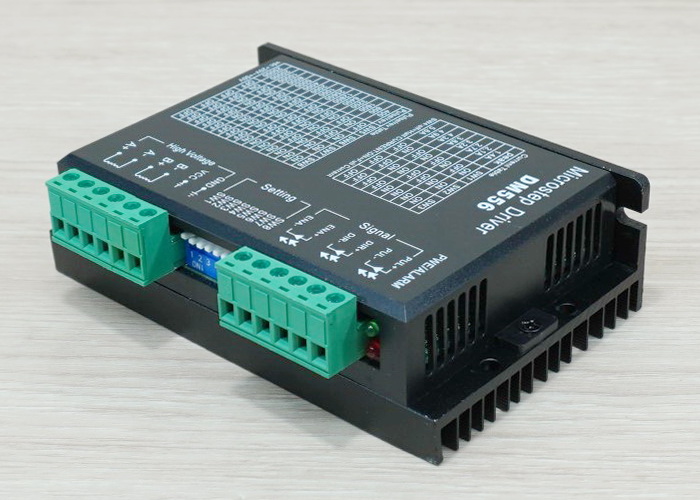

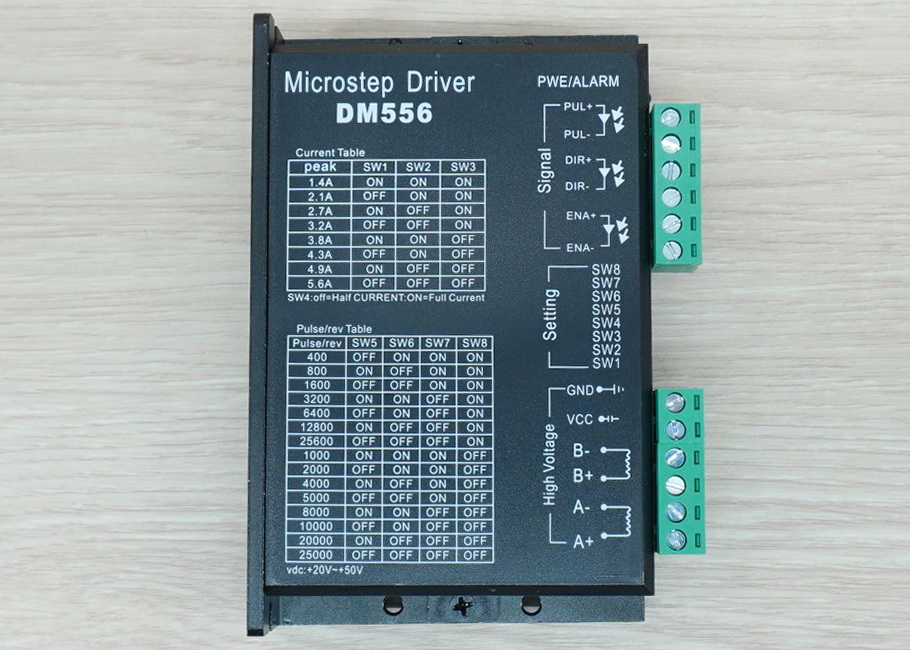

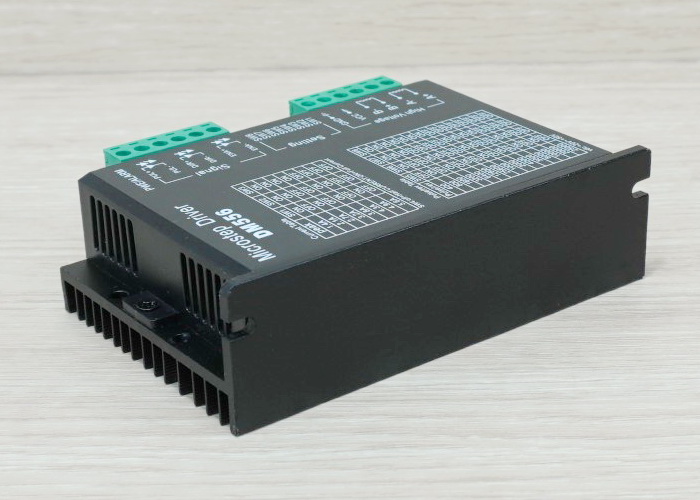

DM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phase

DM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phase
DM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phaseDM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phaseDM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phaseDM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phaseDM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phaseDM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phaseDM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phaseDM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phaseDM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phaseDM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phaseDM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phaseDM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phase
รหัสสินค้า A1452
หมวดหมู่ Driver / CNC Controller / Microstep Driver
ราคาปกติ 690.00 บาท
ลดเหลือ 488.00 บาท
น้ำหนัก 258 กรัม
ยี่ห้อ Jiawen
สถานะสินค้า พร้อมส่ง
เข้าร่วมโปรโมชั่น ส่งฟรี
คงเหลือ 8 ชิ้น
จำนวน
ชิ้น
หยิบลงตะกร้า
หนังสือรับรองบริษัท
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay

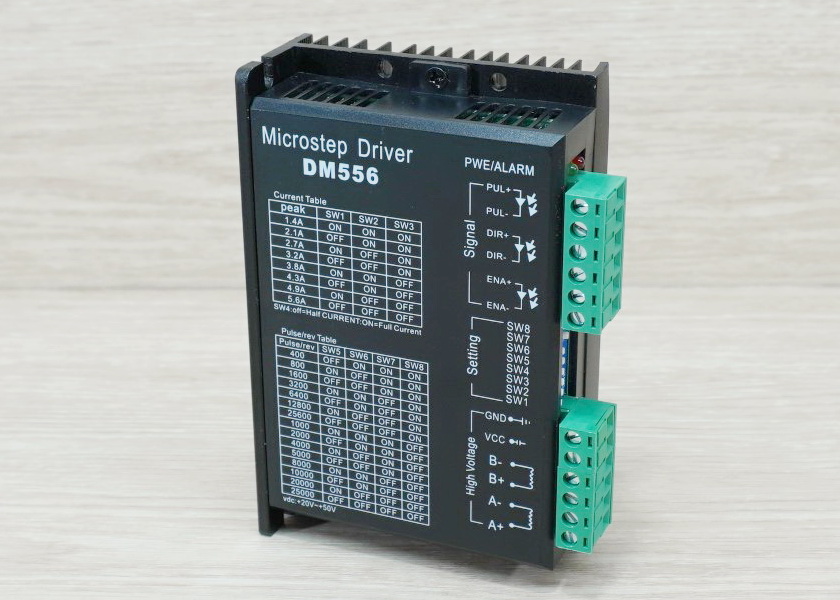

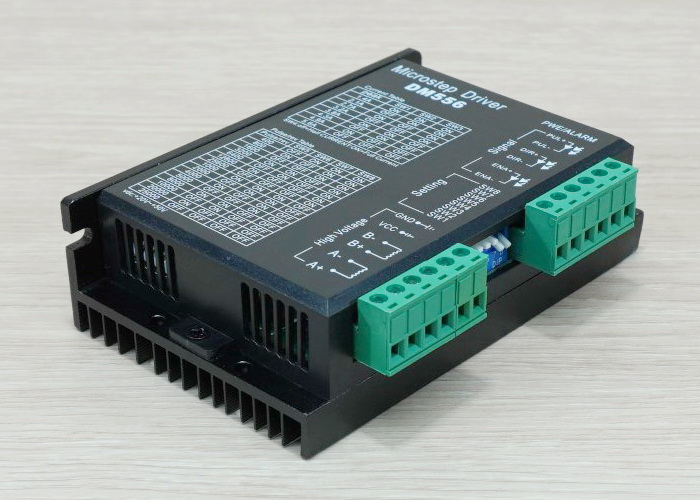

DM556 (Jiawen) Microstep Driver Peak 5.6A, 20-50 VDC 2-phase

Features:
- Made of high quality material, durable and practical to use
- Extra smooth motion, low drive and motor heating
- Step and direction or continuous / CCW control
- Step control technology based on dsp
- Automatic motor identification and self-configuration


Package Contents:
1 x DM556 stepper motor driver

Specifications:
- Input Voltage: DC20-50V
- Maximum Frequency: 200 kHz
- Output Current: 7 of 0.50-5.60A can be selected by DIP switch, or any value of 0.1-11. 5.60A is configured by software

Electrical environment:
cooling method  Natural cooling or forced air cooling.
 occasion

Can not be placed next to other heating equipment, to avoid dust, oil, corrosive gas, humidity

In places with large and strong earthquakes, flammable gas and conductive dust are prohibited.

 humidity  40-90%RH
 shock  10-55Hz/0.15mm
 storage temperature  -20-65℃
 weight  0.3KG



Current setting:
Use the
SW 1, SW 2, SW 3 three-position DIP switches to set the running current, as shown in the following table:

 running current  SW1  SW2  SW3
 1.40A  ON  ON  ON
 2.10A  OFF  ON  ON
 2.70A  ON  OFF  ON
 3.20A  OFF  OFF  ON
 3.80A  ON  ON  OFF
 4.30A  OFF  ON  OFF
 4.90A  ON  OFF  OFF
 5.60A  OFF  OFF  OFF

Use the SW4 one-bit DIP switch to set the standby current mode, as shown in the following table:

 SW4  stand-by current
 ON  full flow
 OFF  half flow

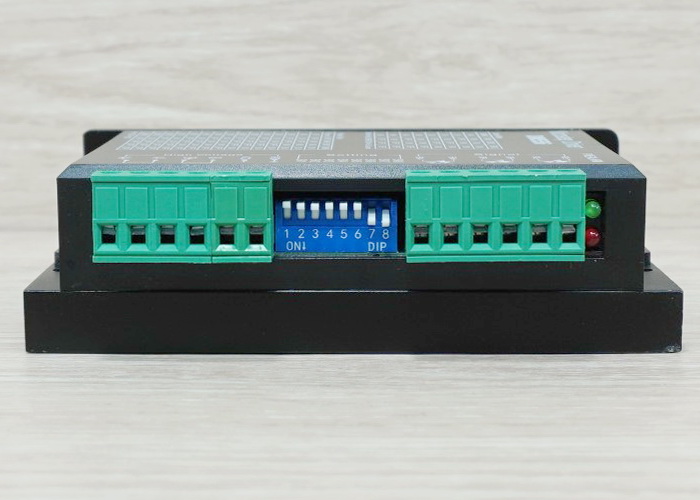

Subdivision setting:
Use
SW 5, SW , SW , SW8 four-position DIP switches to set subdivision/pulse, as shown in the following table:

 pulse/circle  SW5  SW6  SW7  SW8
 400  OFF  ON  ON  ON
 800  ON  OFF  ON  ON
 1600  OFF  OFF  ON  ON
 3200  ON  ON  OFF  ON
 6400  OFF  ON  OFF  ON
 12800  ON  OFF  OFF  ON
 25600  OFF  OFF  OFF  ON
 1000  ON  ON  ON  OFF
 2000  OFF  ON  ON  OFF
 4000  ON  OFF  ON  OFF
 5000  OFF  OFF  ON  OFF
 8000  ON  ON  OFF  OFF
 10000  OFF  ON  OFF  OFF
 20000  ON  OFF  OFF  OFF
 25000  OFF  OFF  OFF  OFF



Dimensions

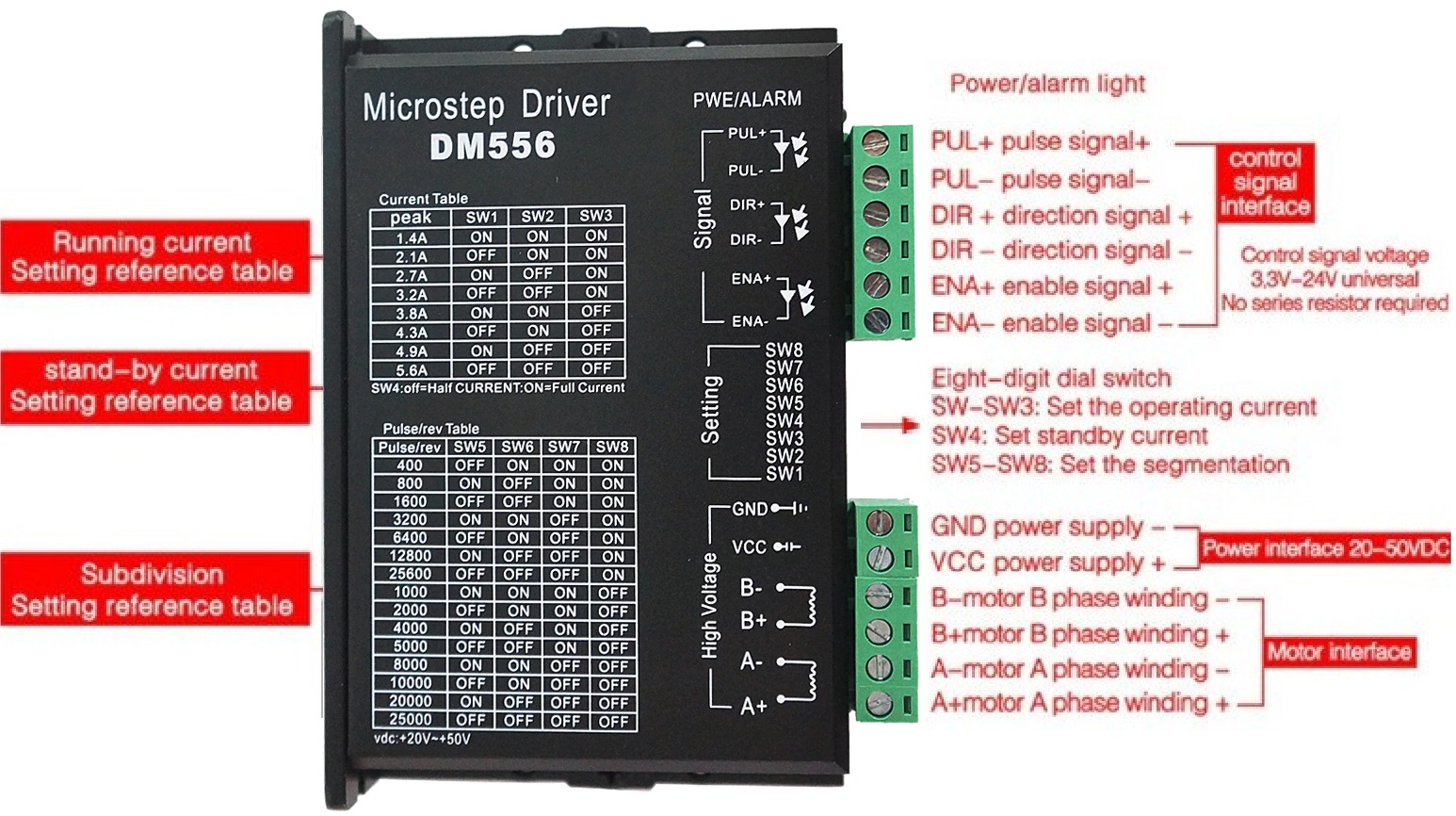

Wiring diagram
