DM556 (Jiawen) Hi-Performance, Microstep Driver Peak 5.6A, 20-50 VDC 2-phase

***New 32-bit DSP Technology

Characteristics:
This driver is a DM556 digital DSP stepper motor driver, subdivision increased to 128 subdivision, suitable for high subdivision purposes. Suitable for stepper motors: 42, 57, 86 Type 2-Phase 4-Phase (4 lines, 6 lines, 8 lines)

1. 20V-50V DC power supply;
2. H-bridge constant phase bipolar flow drive;
3. Eight types of output currents can be selected with current up to 5.6A.
4. Fifteen subdivision modes that can be subdivided to 128 are optional.
5. High-speed photoelectric isolation of the input signal;
6. Standard single-push interface;
7. Off-line maintenance function;
8. Semi-closed chassis can adapt to harsher environment.
9. Provides energy-saving semi-automatic current lock function;
10. Built-in temperature protection and overcurrent protection.



Package Contents:
1 x DM556 (32-bit) stepper motor driver

Specifications:
- Input Voltage: DC20-50V
- Maximum Frequency: 200 kHz
- Output Current: 7 selections of 0.50-5.60A via DIP switches;
or any value of 0.1-11. 5.60A via software configuration

Electrical environment:
cooling method  Natural cooling or forced air cooling.
 occasion

Can not be placed next to other heating equipment, to avoid dust, oil, corrosive gas, humidity

In places with large and strong earthquakes, flammable gas and conductive dust are prohibited.

 humidity  40-90%RH
 shock  10-55Hz/0.15mm
 storage temperature  -20-65℃
 weight  0.3KG



Current setting:
Use
the SW 1, SW 2, SW 3 three-position DIP switches to set the running current, as shown in the following table:

 running current  SW1  SW2  SW3
 1.40A  ON  ON  ON
 2.10A  OFF  ON  ON
 2.70A  ON  OFF  ON
 3.20A  OFF  OFF  ON
 3.80A  ON  ON  OFF
 4.30A  OFF  ON  OFF
 4.90A  ON  OFF  OFF
 5.60A  OFF  OFF  OFF

Use the SW4 one-bit DIP switch to set the standby current mode, as shown in the following table:

 SW4  stand-by current
 ON  full flow
 OFF  half flow



Subdivision setting:
Use
SW 5, SW , SW , SW8 four-position DIP switches to set subdivision/pulse, as shown in the following table:

 pulse/circle  SW5  SW6  SW7  SW8
 400  OFF  ON  ON  ON
 800  ON  OFF  ON  ON
 1600  OFF  OFF  ON  ON
 3200  ON  ON  OFF  ON
 6400  OFF  ON  OFF  ON
 12800  ON  OFF  OFF  ON
 25600  OFF  OFF  OFF  ON
 1000  ON  ON  ON  OFF
 2000  OFF  ON  ON  OFF
 4000  ON  OFF  ON  OFF
 5000  OFF  OFF  ON  OFF
 8000  ON  ON  OFF  OFF
 10000  OFF  ON  OFF  OFF
 20000  ON  OFF  OFF  OFF
 25000  OFF  OFF  OFF  OFF


Dimensions

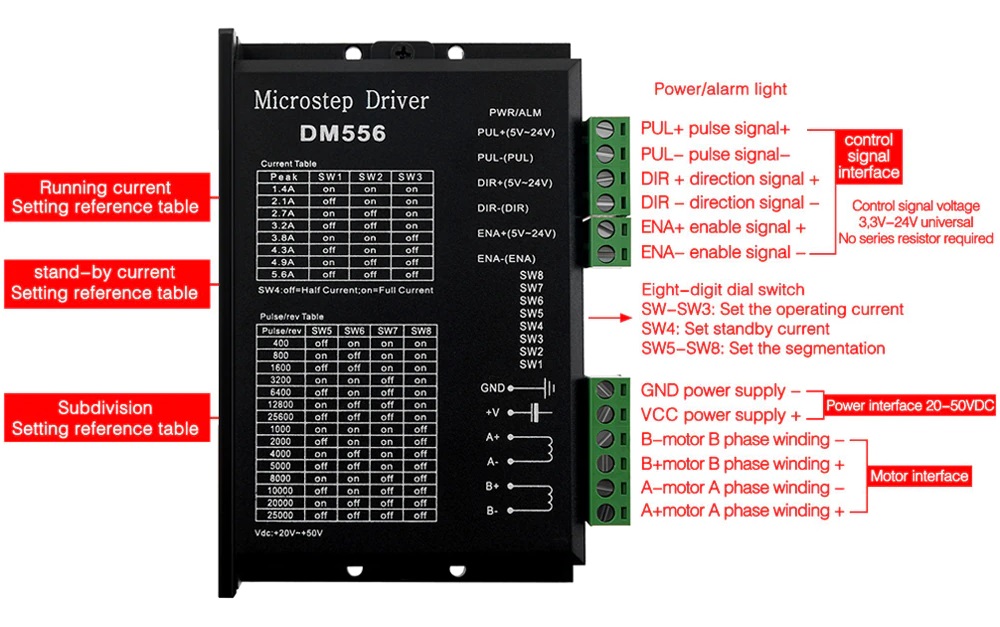

Wiring diagram
