| รหัสสินค้า | A1330 |
| หมวดหมู่ | Closed-Loop Stepper Motor / Nema23 / Nema34 / Closed-Loop Drive |
| ราคาปกติ | |
| ลดเหลือ | 5,080.00 บาท |
| น้ำหนัก | 5,190 กรัม |
| สถานะสินค้า | พร้อมส่ง |
| เข้าร่วมโปรโมชั่น | ส่งฟรี |
| คงเหลือ | 5 ชิ้น |
| จำนวน | ชิ้น |

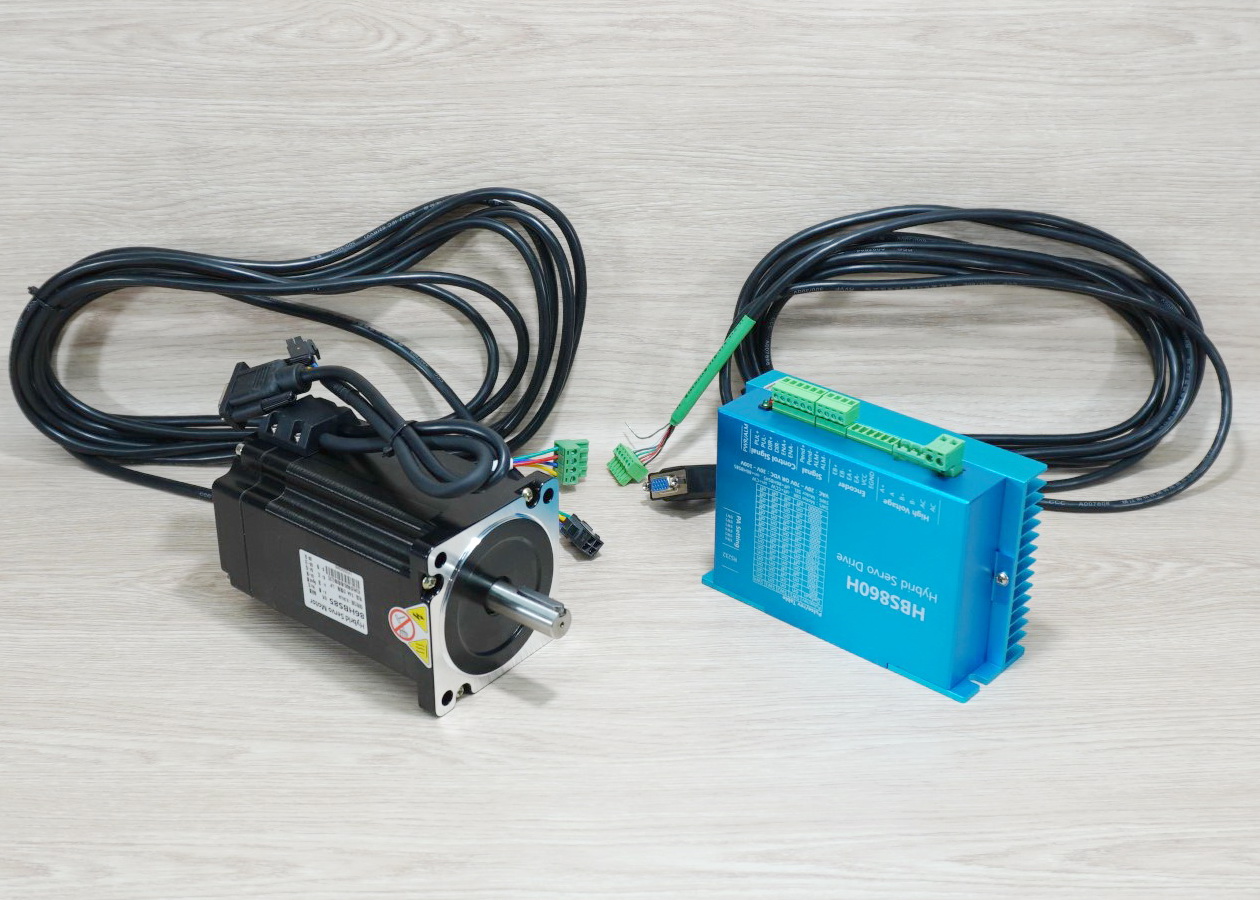

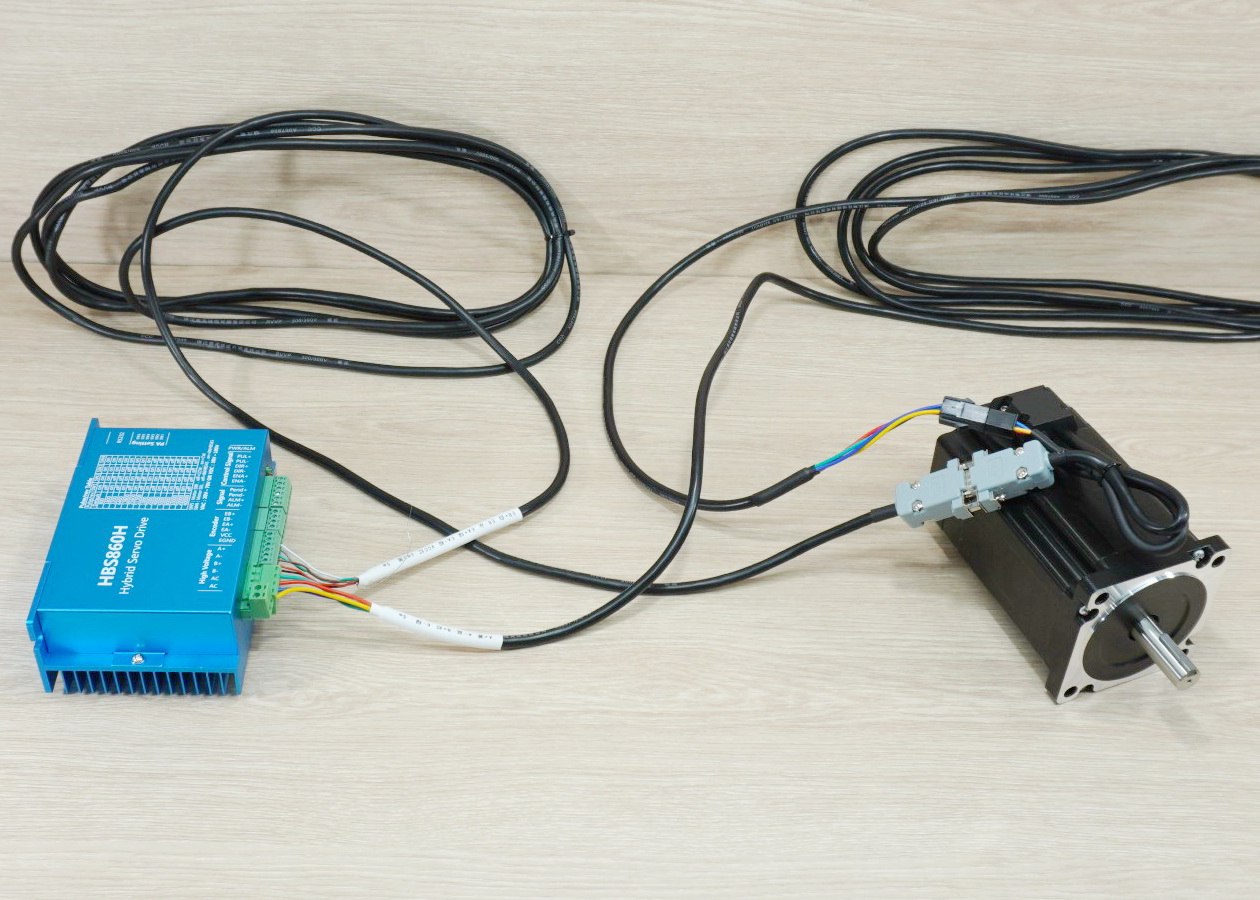

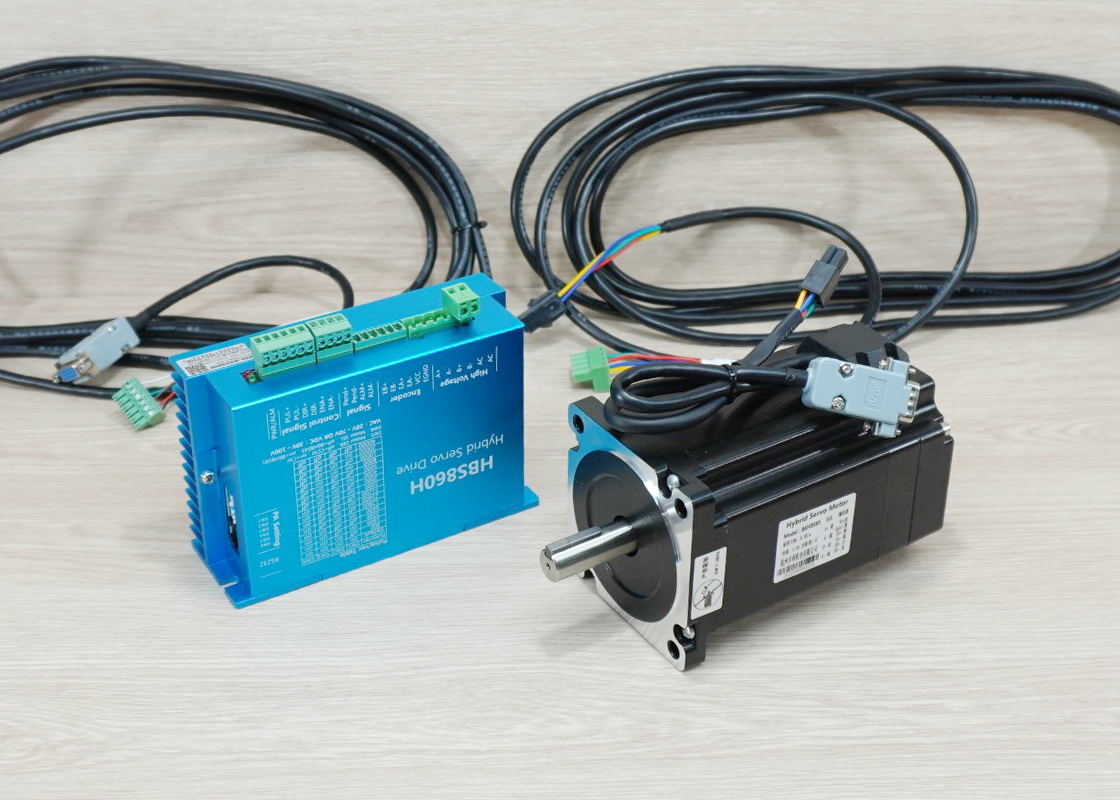

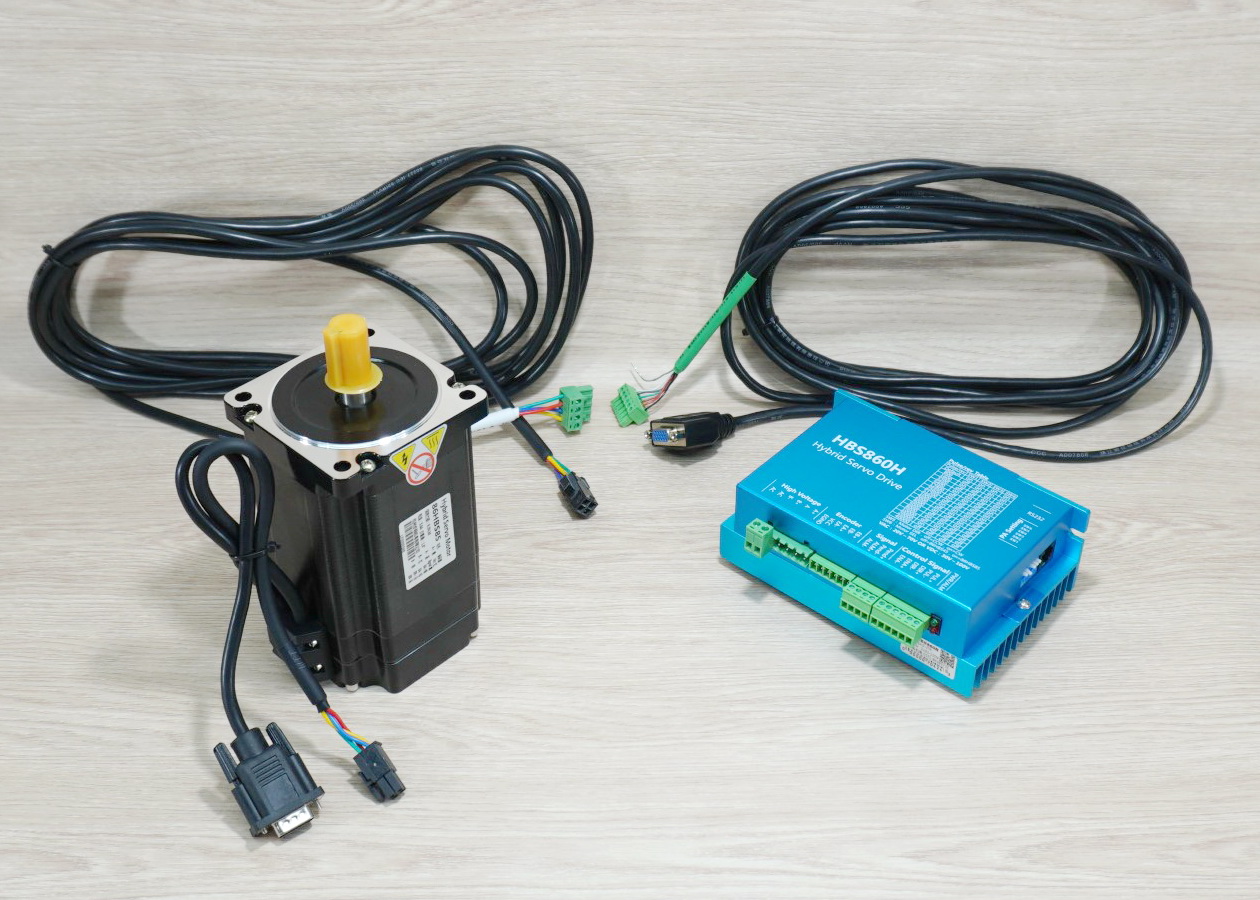

Packing list

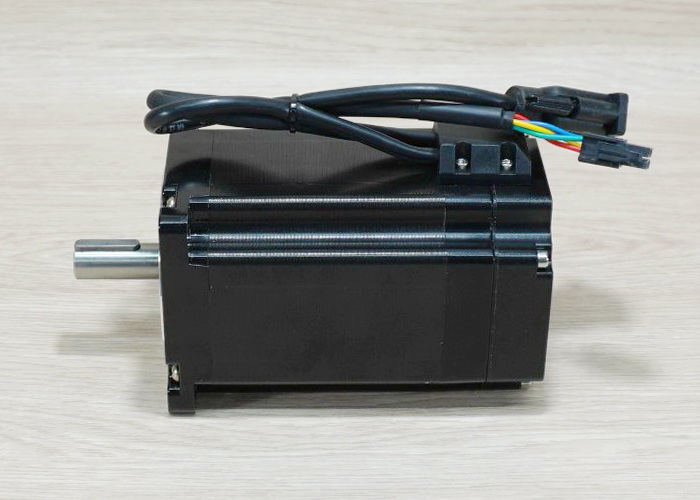

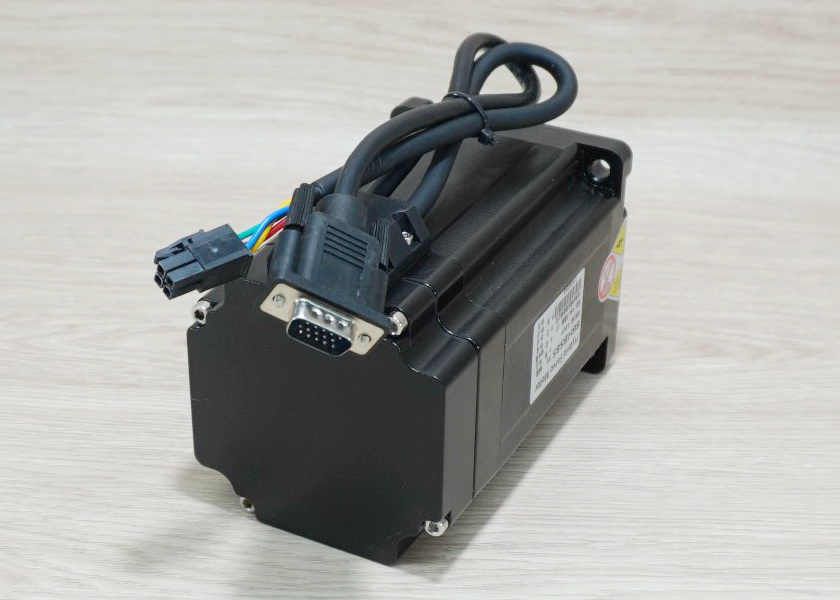

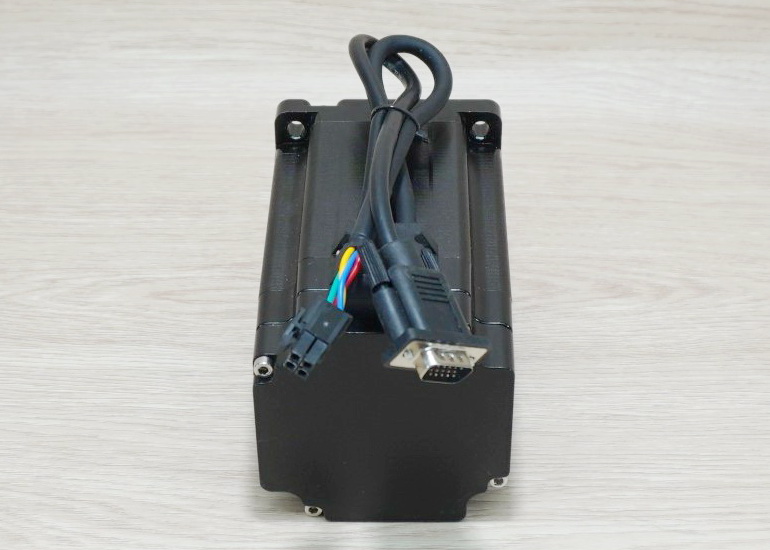

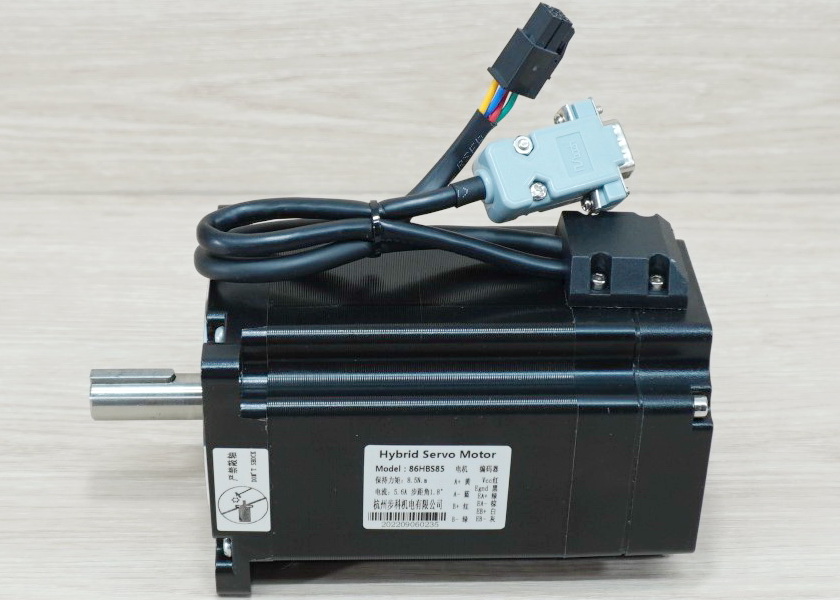

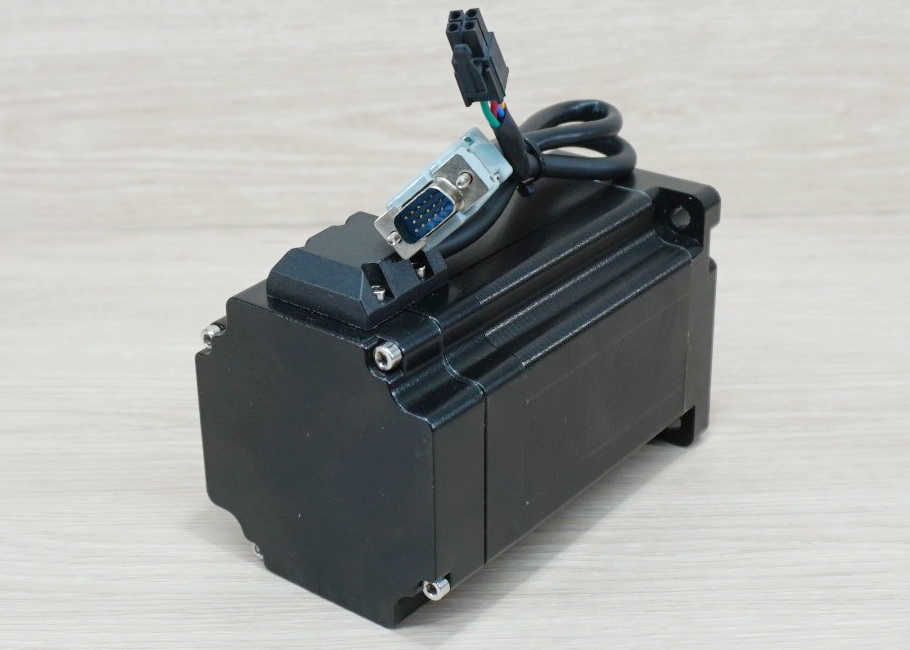

1pc - 86HBS85 Closed-loop stepper motor
1pc - HBS860H driver
1pc - 5 meters Electrical lines
1pc - 5 meters Encoder lines
Drive functional characteristics
>> Data sheet (HSB860H)

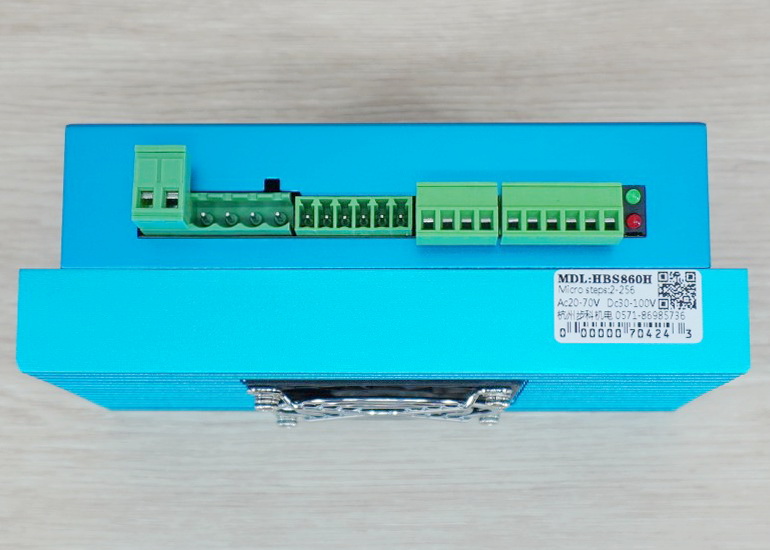

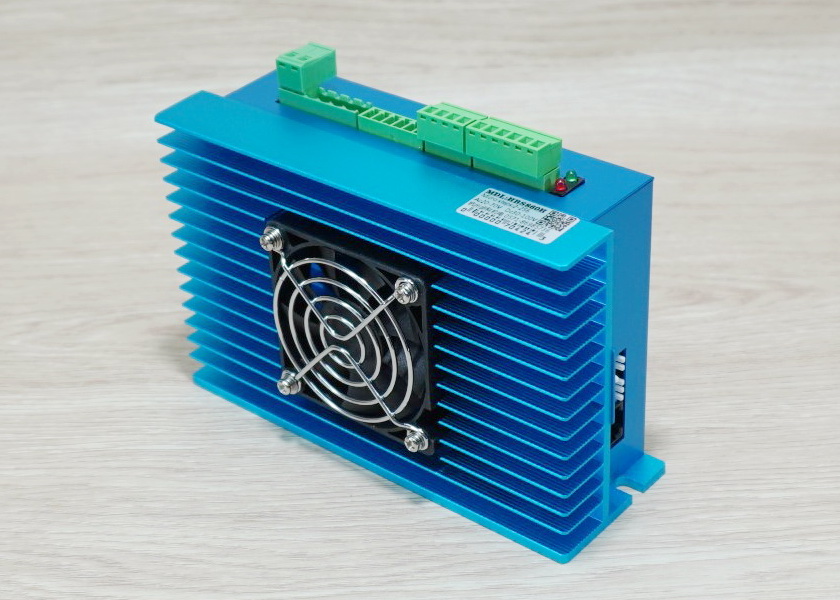

Drive: HBS860H (cooling fan)
|
Model |
HBS860H |
|||
|
Type |
DSP Closed loop stepper drive |
|||
|
maximum peak current |
8A |
|||
|
Impulse response frequency |
200KHz |
|||
|
Micro-stepping driver |
200~51200ppr |
|||
|
Voltage |
20~80VAC/DC30-110V |
|||
|
Protective function |
Over voltage, over current, tracking error, overproof |
|||
|
Signal input |

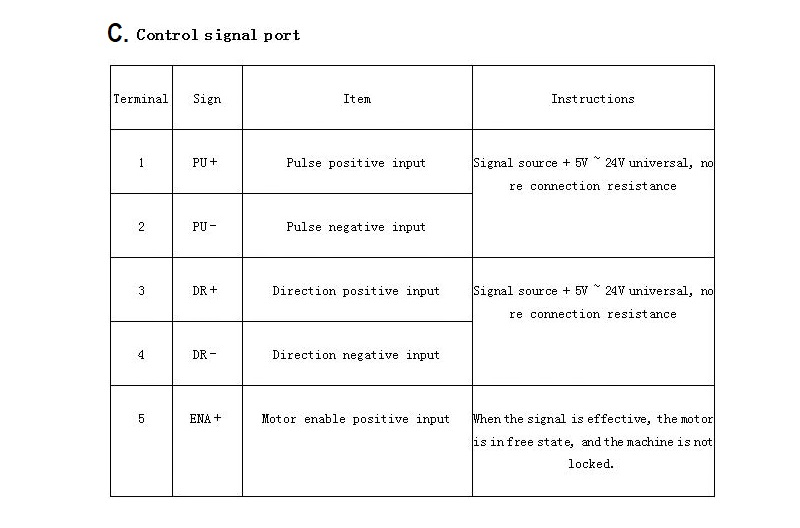

Support PUL/DIR and CW/CCW modes (difference) Compatible 5~24V signal (Don't need a resistor) |
|||
|
Advantage |
no step to lose, Low noise, little vibration and high efficiency, low heat |
|||
|
Continuous overload |
Output an alarm signal |
|||
|
Type of cooling |
Air-cooling |
|||
|
|
Min |
Typical |
Max |
Unit |
|
Output Current |
- |
- |
8 |
A |
|
Input Voltage |
20 |
70 |
75 |
VAC |
|
30 |
|
110V |
VDC |
|
|
Logic Signal Current |
7 |
10 |
16 |
mA |
|
Pulse input frequency |
- |
200 |
- |
kHz |
|
Isolation Voltage |
500 |
|
|
Mohm |

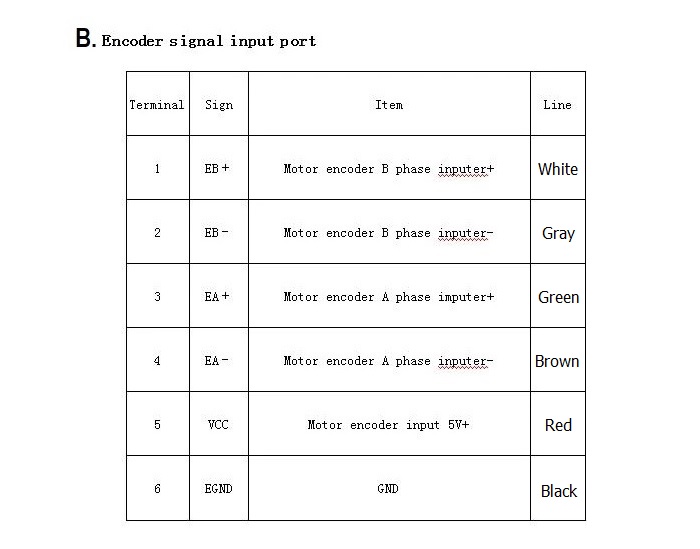

* Number of encoder lines: 1000 lines


|

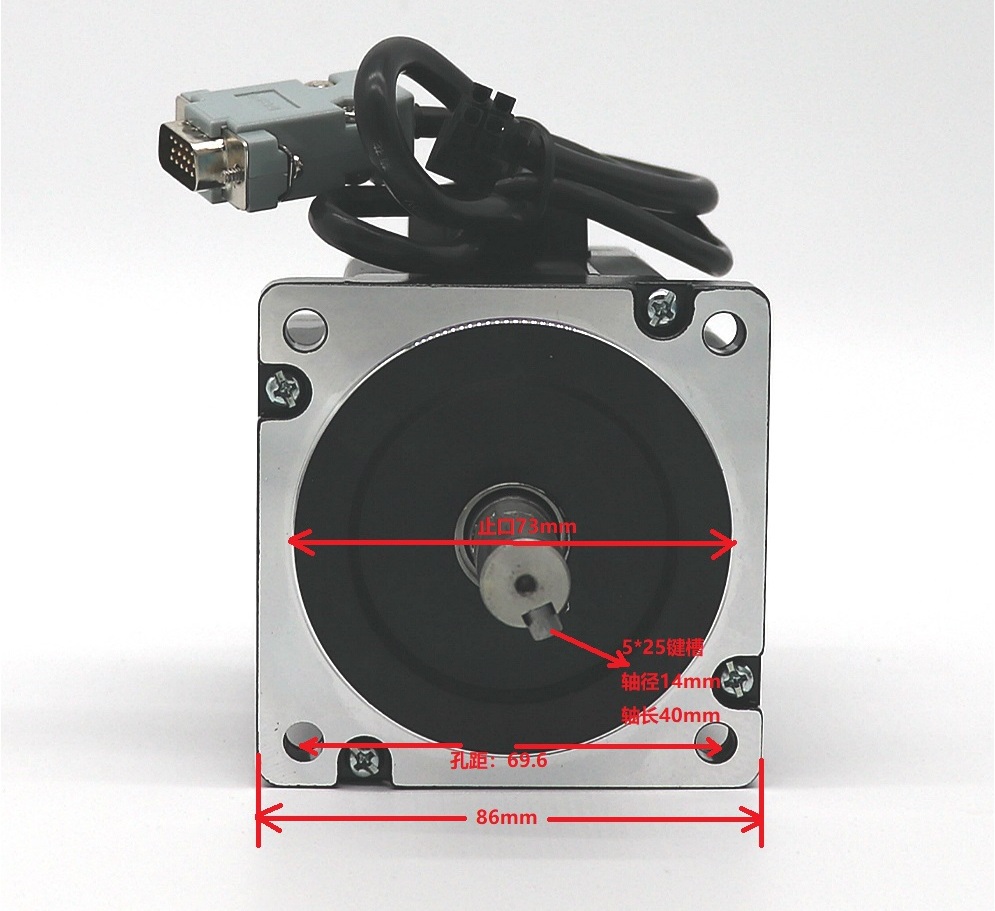

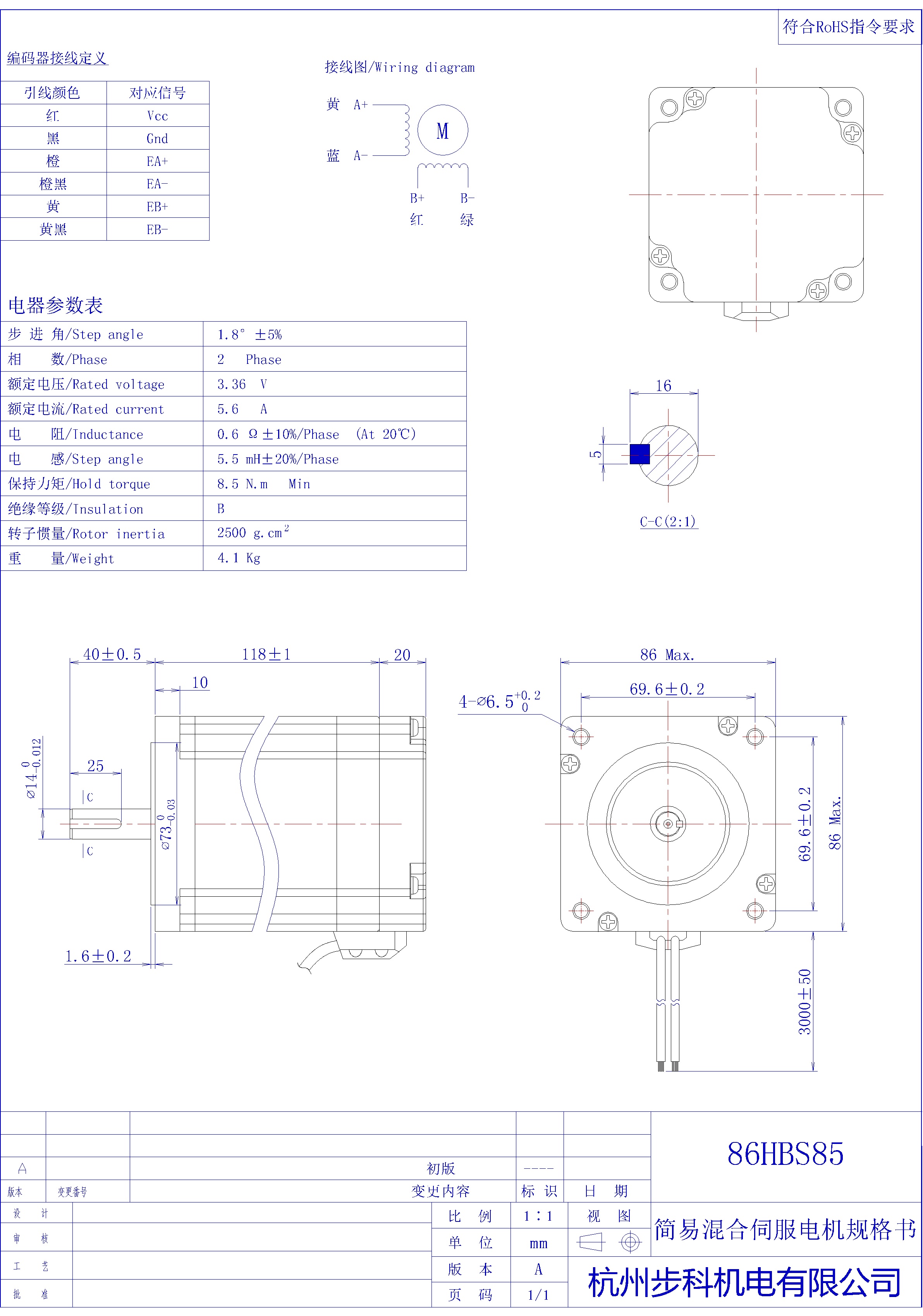

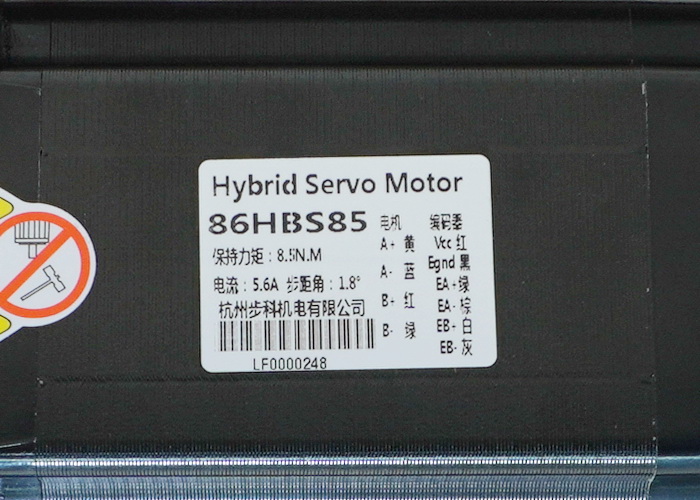

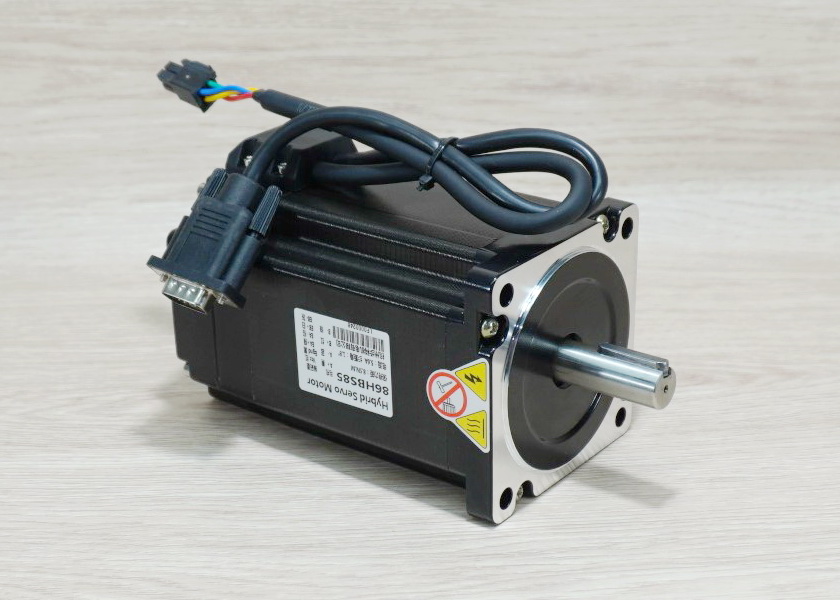

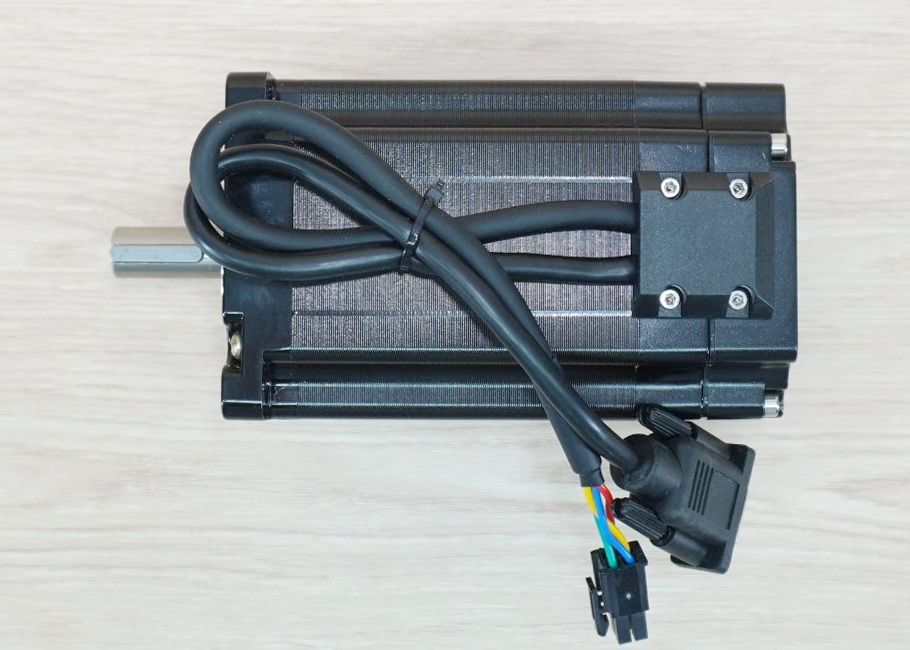

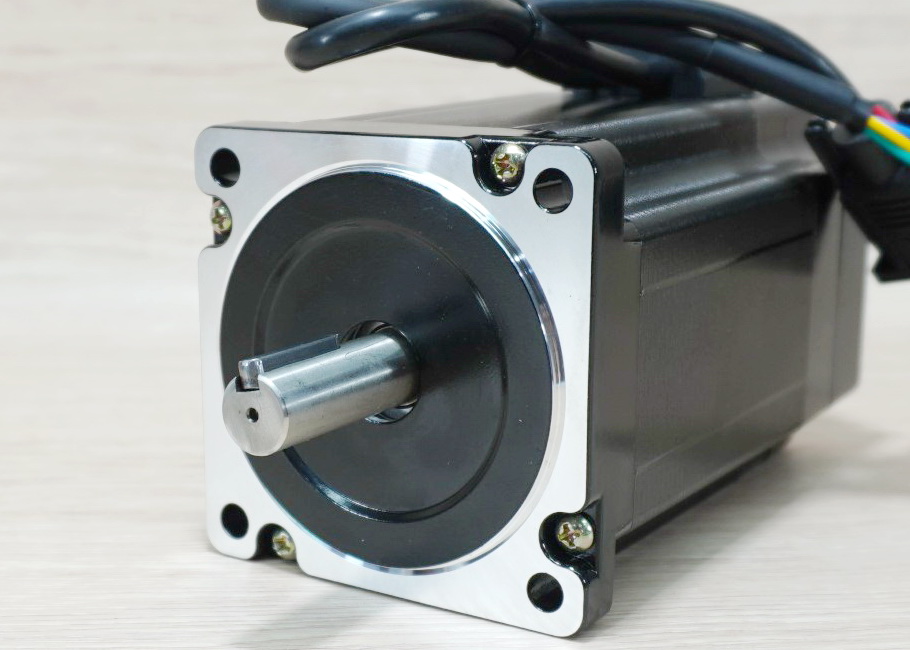

Model |
86HBS85 |
|
Step angle/phase |
1.8 degree |
|
Rated voltage/current |
3.36V/5.6A |
|
resistance |
0.6ohm |
|
Inductance |
5.5mH |
|
Hold torque |
8.5NM |
|
Rated Speed |
1000RPM |
|
Encoder |
1000line |
|
Class of insulation |
B |
|
Rotor inertia |
2500 g.cm2 |

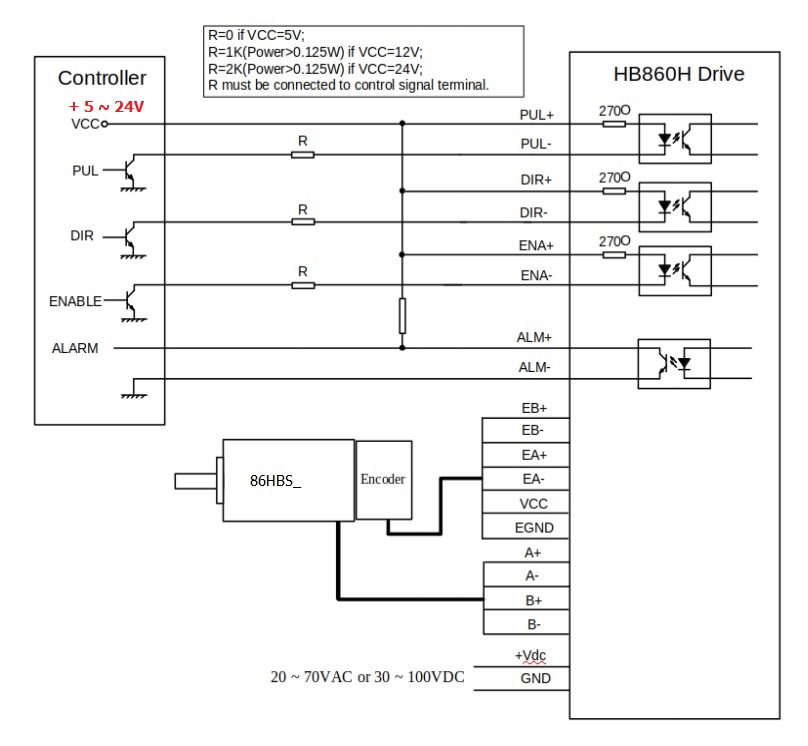

Typical Connections:
