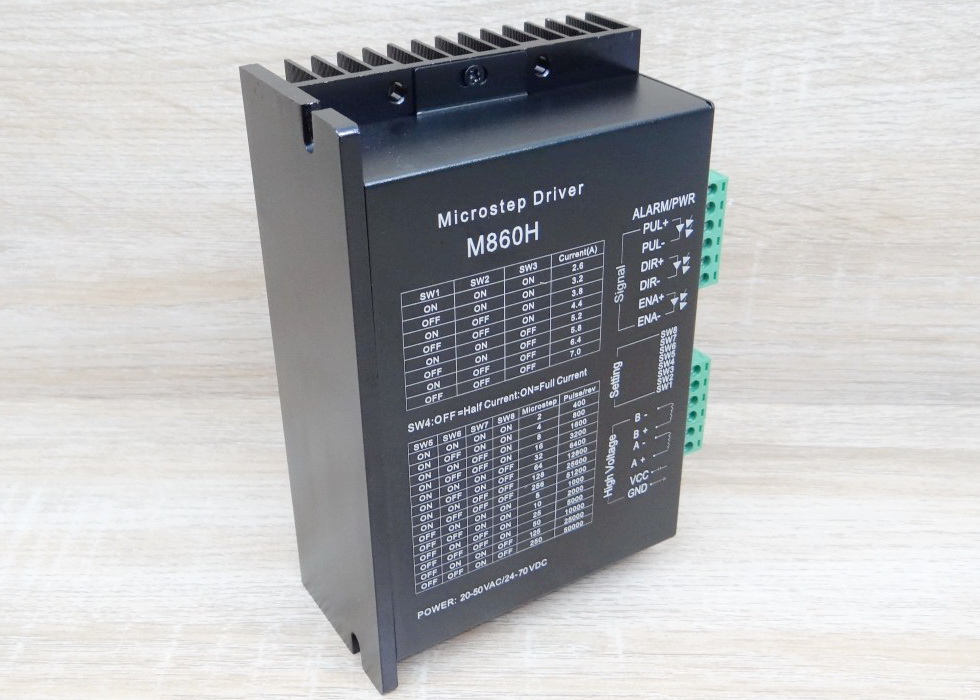

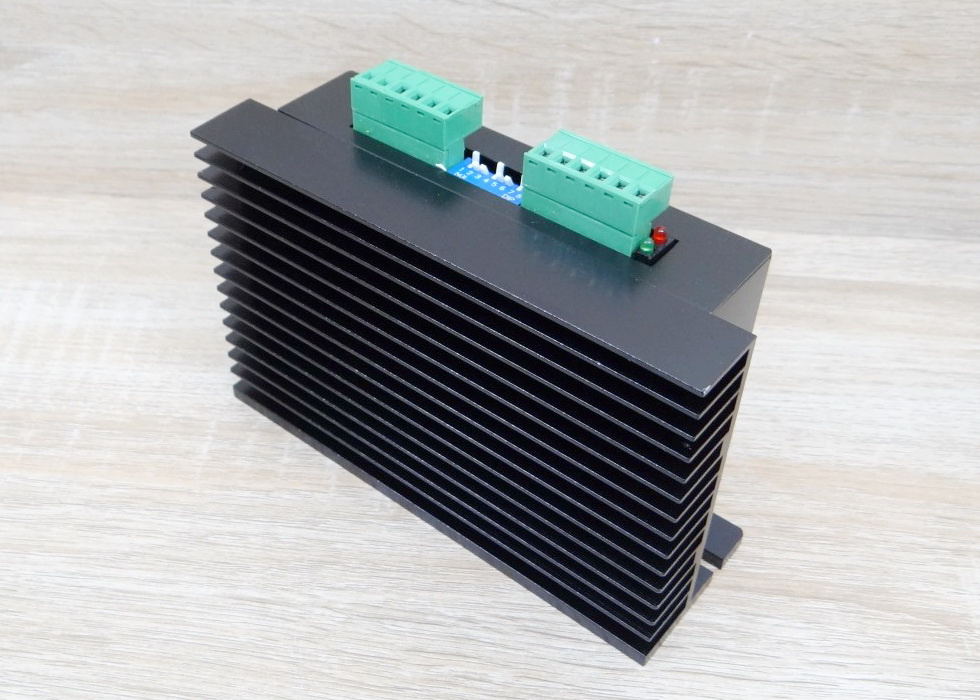

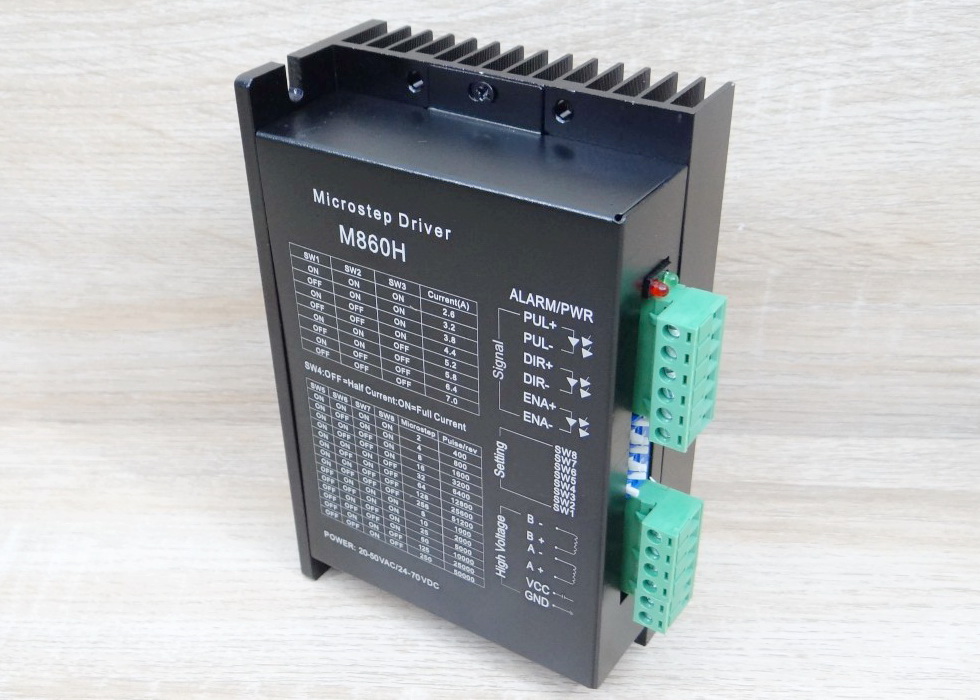

M860H (Jiawen) Microstep Driver Peak 7A, 24-70 VDC / 20-50 VAC [Aluminum Cover] 2-Phase

Features:

- Driver integrated over-voltage protection function
- input signal light isolation
- 20KHz chopping frequency
- bipolar constant current chopping method
- AC and DC power supply 20-50VAC / 24-70VDC
- Maximum drive current 7A / phase
- Output current DIP switch is adjustable
- input signal TTL compatible, while accepting differential signal input
- Standstill automatically enter the half-flow mode, reduce drive and motor heat
- High breakdown: 2,4,8,16,32,64,128,256,5,10,25,50,125,250
- High reliability: power devices left sufficient margin, the factory undergo a rigorous test



Electrical environment:

cooling method  Natural cooling or forced air cooling.
 occasion

Do not place it near other hot equipment. Avoid dust, oil, corrosive gas, excessive humidity and strong earthquakes. Do not use combustible gas or conductive dust.

humidity  40-90%RH
shock  10-55Hz/0.15mm
 Save the temperature  -20-65℃
 weight  0.55KG



Electrical settings:

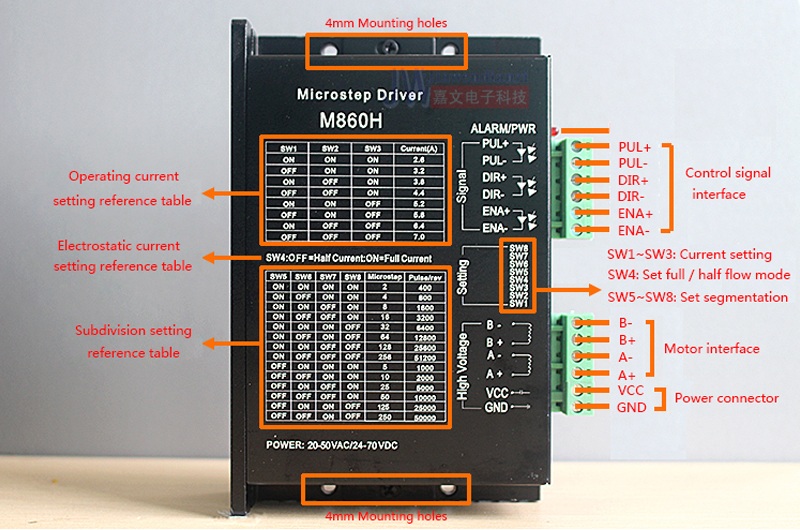

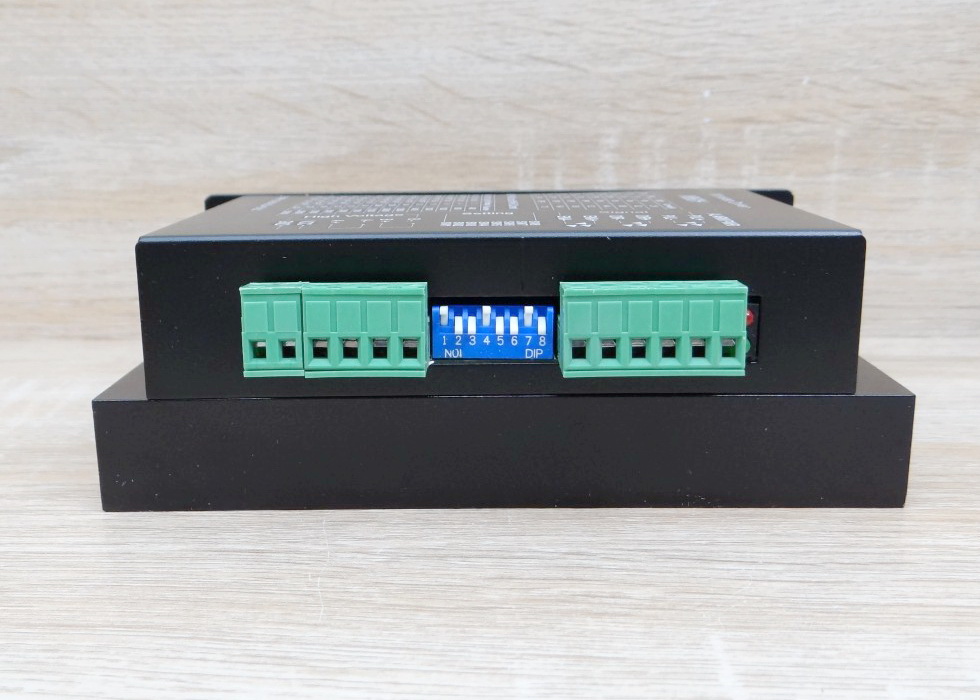

Set the output current with 1, 2 and 3 DIP switches as follows:

 SW1  SW2  SW3  Current
 ON  ON  ON  2.6
 OFF  ON  ON  3.2
 ON  OFF  ON  3.8
 OFF  OFF  ON  4.4
 ON  ON  OFF  5.2
 OFF  ON  OFF  5.8
 ON  OFF  OFF  6.4
 OFF  OFF  OFF  7.0





Subdivision settings:

Use 5,6,7,8 four DIP switch settings subdivision, as the following table:

 SW5  SW6  SW7  SW8  Subdivision Pulse / circle
 ON  ON  ON  ON  2  400
 ON  OFF  ON  ON  4  800
 ON  ON  OFF  ON  8  1600
 ON  OFF  OFF  ON  16  3200
 ON  ON  ON  OFF  32  6400
 ON  OFF  ON  OFF  64  12800
 ON  ON  OFF  OFF  128  25600
 ON  OFF  OFF  OFF  256  51200
 OFF  ON  ON  ON  5  1000
 OFF  OFF  ON  ON  10  2000
 OFF  ON  OFF  ON  25  5000
 OFF  OFF  OFF  ON  50  10000
 OFF  ON  ON  OFF  125  25000
 OFF  OFF  ON  OFF  250  50000





stand-by current:

Use SW4 a DIP switch to set the standby current mode, as the following table:

 SW4 Standby current mode
 ON Full flow
 OFF Half-flowing


Wiring diagram:



Dimensions:
