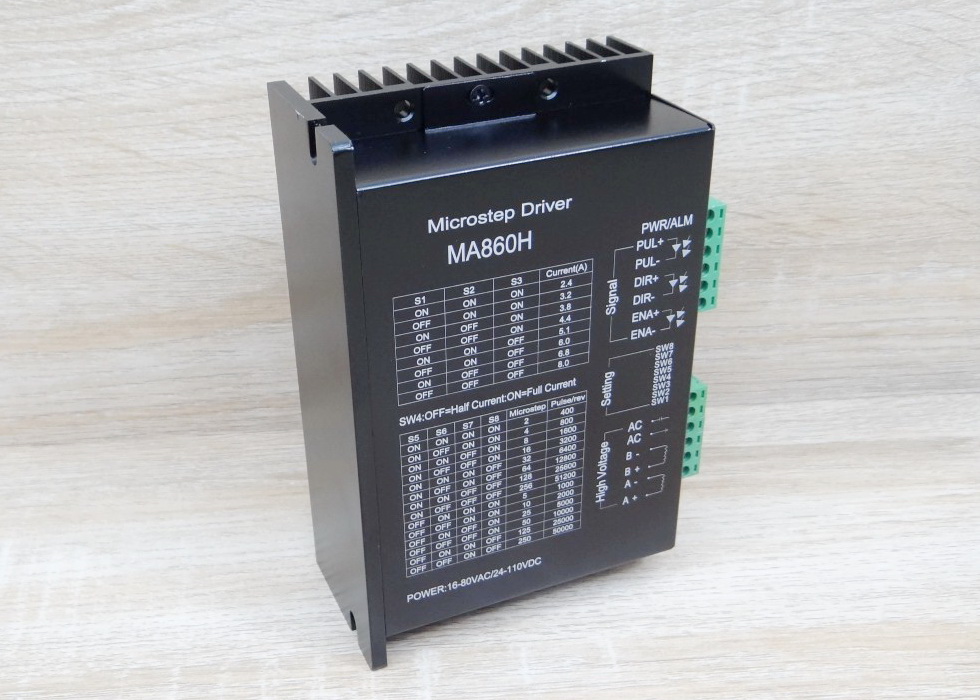

MA860H (Jiawen) Microstep Driver Peak 8A, 24-110 VDC / 16-80 VAC [Aluminum Cover] 2-Phase

*** This product can be configured with up to 256 subdivisions

Features:
- Signal input: Default single-ended, pulse/direction. Can be changed to double pulse.
- Optional subdivisions: 2/4/8/16/32/64/128/256/5/10/25/50/125/250 subdivisions

- Output current: 2.4A-8.0A
- Input voltage: 24-110 VDC / 16-80 VAC (AC and DC common)
- Can drive 4, 6, 8 line two-phase, four-phase stepper motor
- Optocoupler isolation signal input, anti-interference ability
- With overheating, over-current, under-voltage lock, input voltage anti-reverse protection and other functions
- Large volume of heat, cooling fan, easy to install
- External signal 3.3-24V common, no series resistance


Electrical environment:

cooling method  Natural cooling or forced air cooling.
 occasion

Do not place it near other hot equipment. Avoid dust, oil, corrosive gas, excessive humidity and strong earthquakes. Do not use combustible gas or conductive dust.

 humidity  40-90%RH
shock  10-55Hz/0.15mm
Save the temperature  -20-65℃
 weight  0.55KG

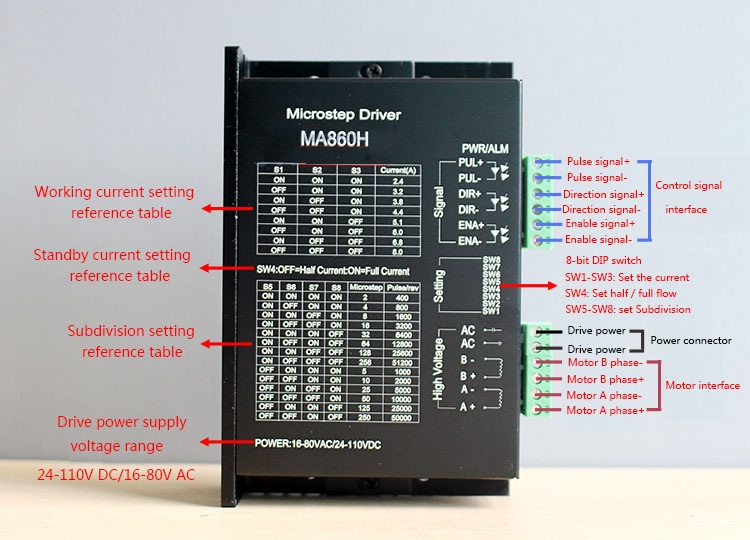

Current setting:

Set the output current with 1, 2 and 3 DIP switches as follows:

SW1  SW2  SW3  Current
 ON  ON  ON  2.4
 OFF  ON  ON  3.2
 ON  OFF  ON  3.8
 OFF  OFF  ON  4.4
 ON  ON  OFF  5.1
 OFF  ON  OFF  6.0
 ON  OFF  OFF  6.8
 OFF  OFF  OFF  8.0



Subdivision settings:

Use 5,6,7,8 four DIP switch settings subdivision, as the following table:

 SW5  SW6  SW7  SW8 Subdivision  Pulse / circle
 ON  ON  ON  ON  2  400
 ON  OFF  ON  ON  4  800
 ON  ON  OFF  ON  8  1600
 ON  OFF  OFF  ON  16  3200
 ON  ON  ON  OFF  32  6400
 ON  OFF  ON  OFF  64  12800
 ON  ON  OFF  OFF  128  25600
 ON  OFF  OFF  OFF  256  51200
 OFF  ON  ON  ON  5  1000
 OFF  OFF  ON  ON  10  2000
 OFF  ON  OFF  ON  25  5000
 OFF  OFF  OFF  ON  50  10000
 OFF  ON  ON  OFF  125  25000
 OFF  OFF  ON  OFF  250  50000



stand-by current:

Use SW4 a DIP switch to set the standby current mode, as the following table:

SW4  Standby current mode
 ON Full flow
 OFF  Half-flowing

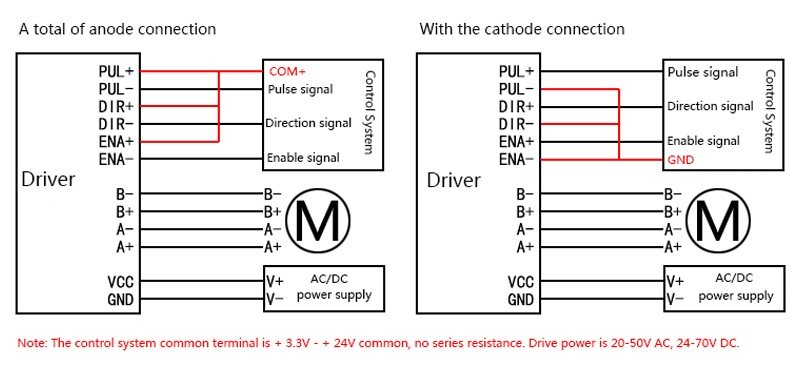

Wiring diagram:

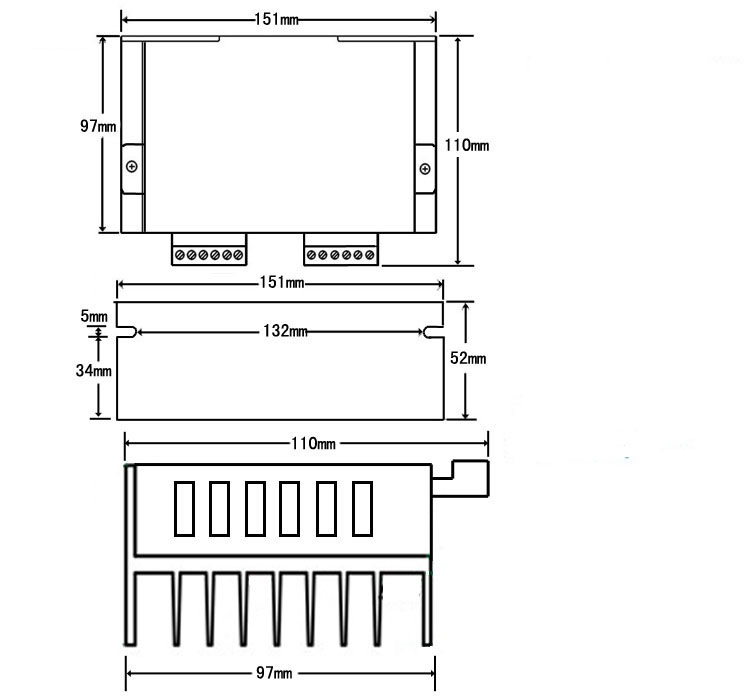

Dimensions:
