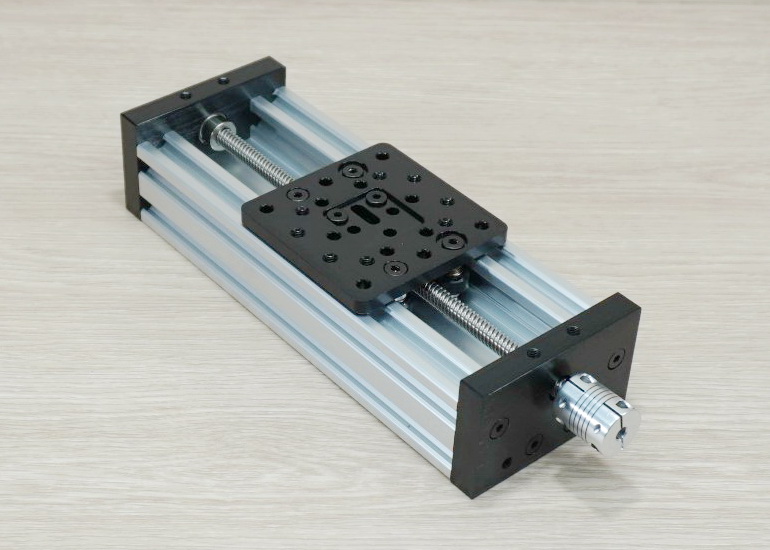

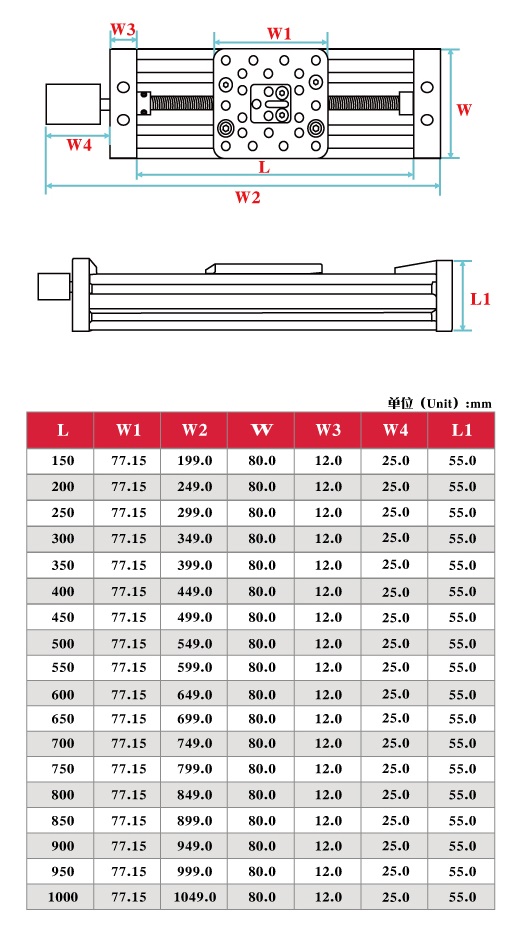

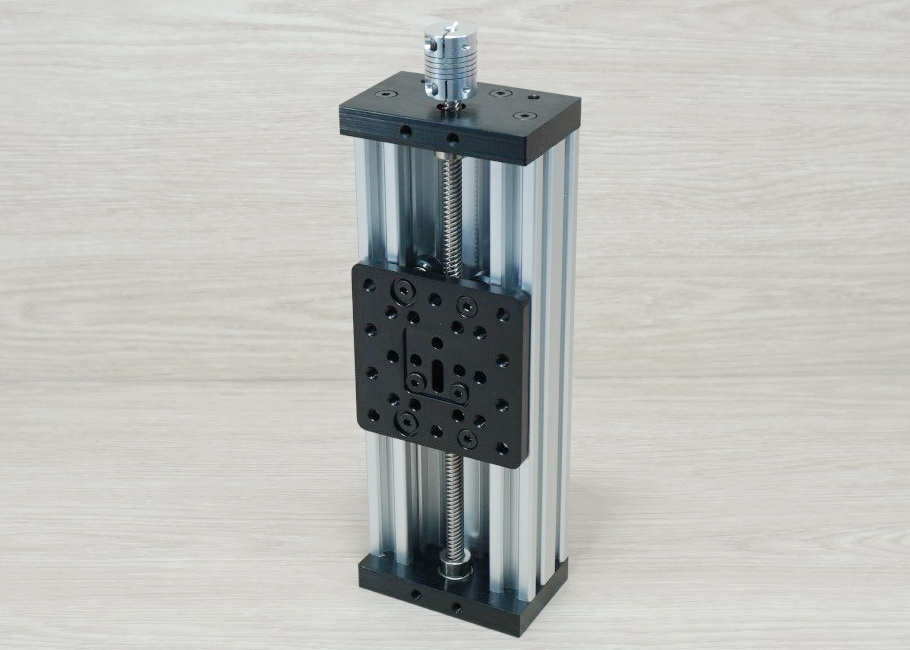

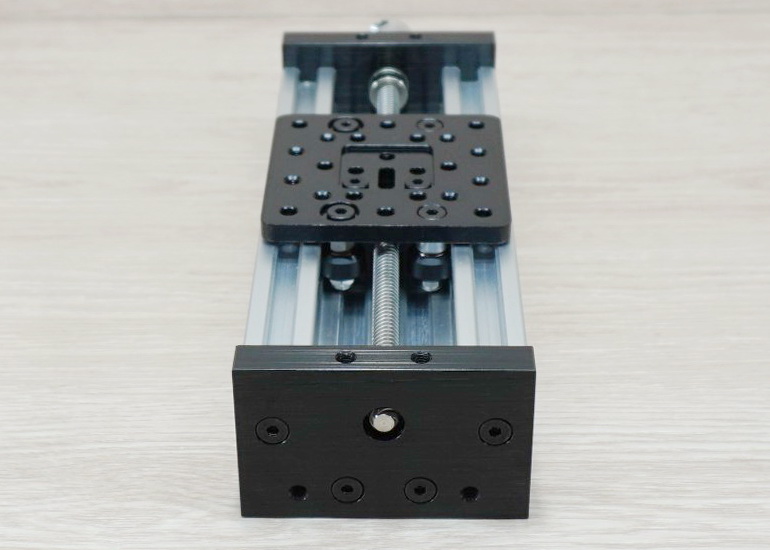

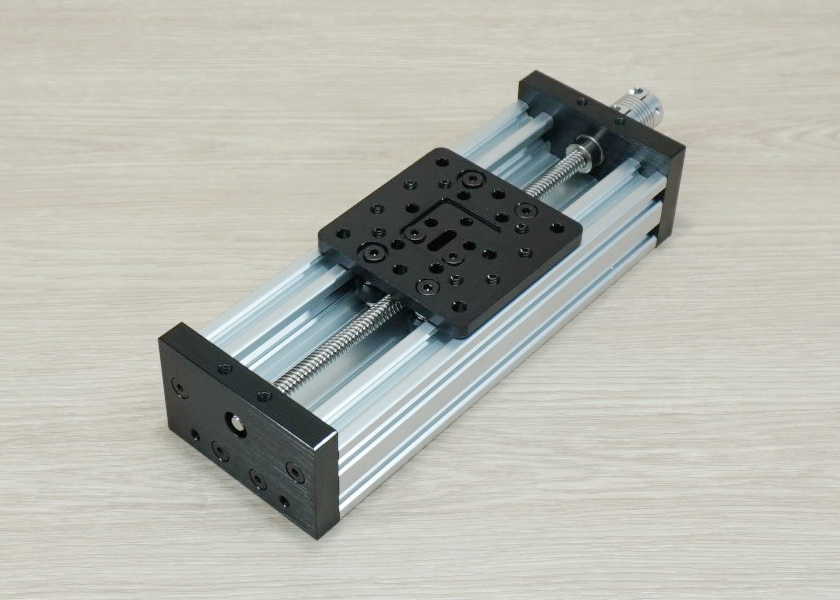

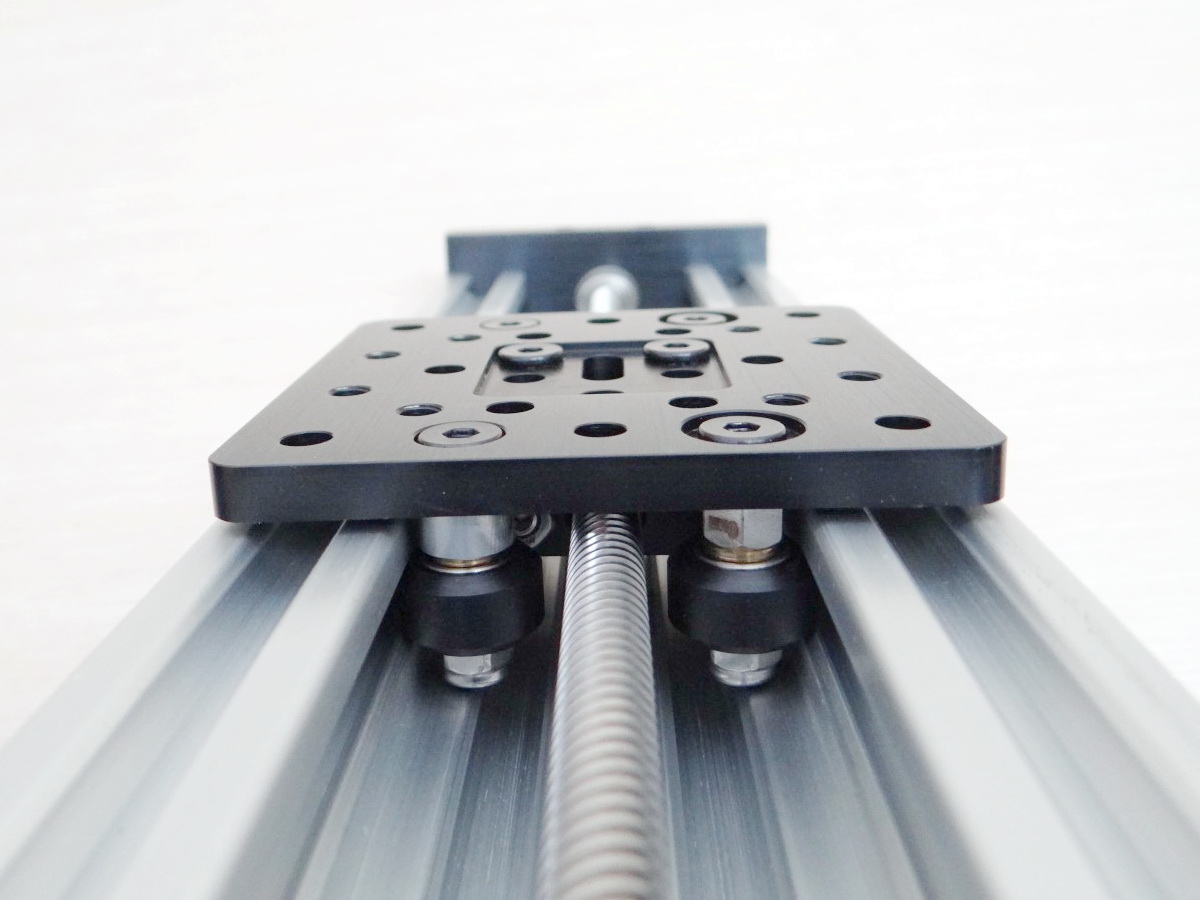

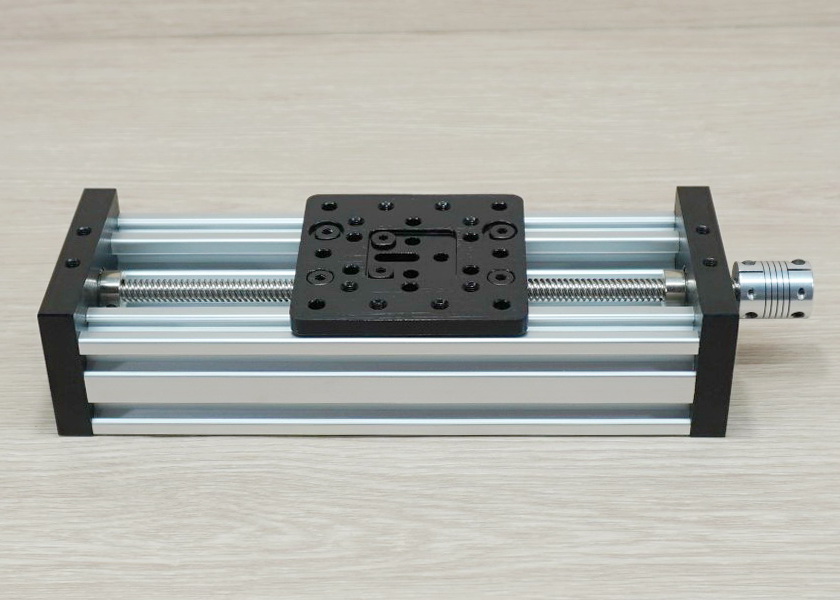

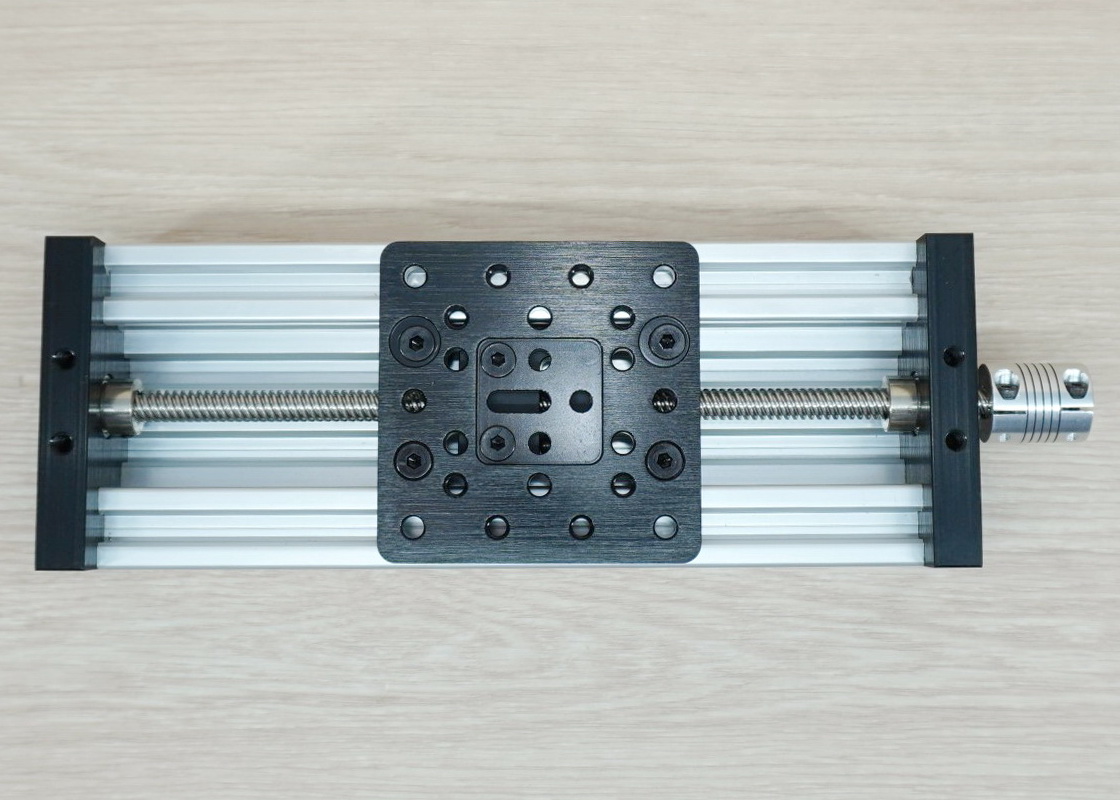

C-Beam Linear Actuator Bundle Travel for the 1000mm (ระยะได้งาน 905mm)

ชุด C-Beam Linear Actuator Bundle Travel for the 1000mm (ระยะได้งาน 905mm)

ชุดประกอบ C-Beam Linear Actuator อย่างง่ายสามารถนำไปใช้ร่วมกับ NEMA 23 Stepper Motor

Accuracy: 0.001" ~0.003" (0.05mm ~0.10mm)

Accuracy Positioning: 0.091mm

Max Force: 26lb (115N)

Max Speed: 8000 mm/min

สินค้าคือ 1 ชุด (ได้ชุดโครงสร้าง ไม่ได้มอเตอร์นะ!!)

Y Axis Travel: 905mm (ระยะการเลื่อนทำงานจริงได้)
Lead Screw Dia 8mm (Lead 8mm) ยาว 930mm : ระยะการเคลื่อนที่ได้ต่อการหมุน 1 รอบ Lead 8mm

RB Coupling D20L25 ที่แถมให้ในชุดนี้จะได้ 5 x 8 mm (ตัวนี้จะเลือกไม่ได้)

(กรณีใส่กับมอเตอร์แกน 6.35 mm แนะนำลูกค้าสั่งซื้อ Coupling เพิ่มเป็น 6.35x8 mm)

(กรณีใส่กับมอเตอร์แกน 8 mm แนะนำลูกค้าสั่งซื้อ Coupling เพิ่มเป็น 8x8 mm)

*แนะนำ อุปกรณ์ยึดมอเตอร์ Nema23 เข้ากับชุดนี้ เมื่อประกอบสำเร็จจะคล้ายกับชุดสำเร็จ A1437
- M5 Screw ใช้ยาว 50 mm
- Isolation Column ใช้ยาว 40 mm
- M5x55 mm Low Profile Screws
- แหวนแบนรอง M5

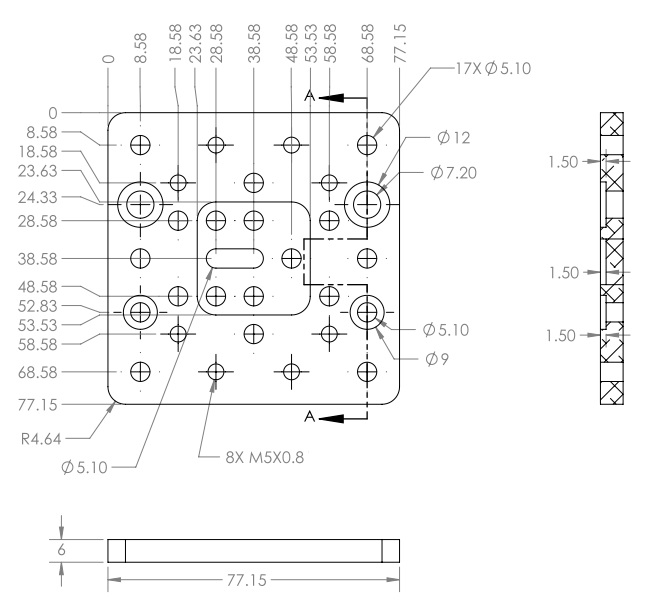

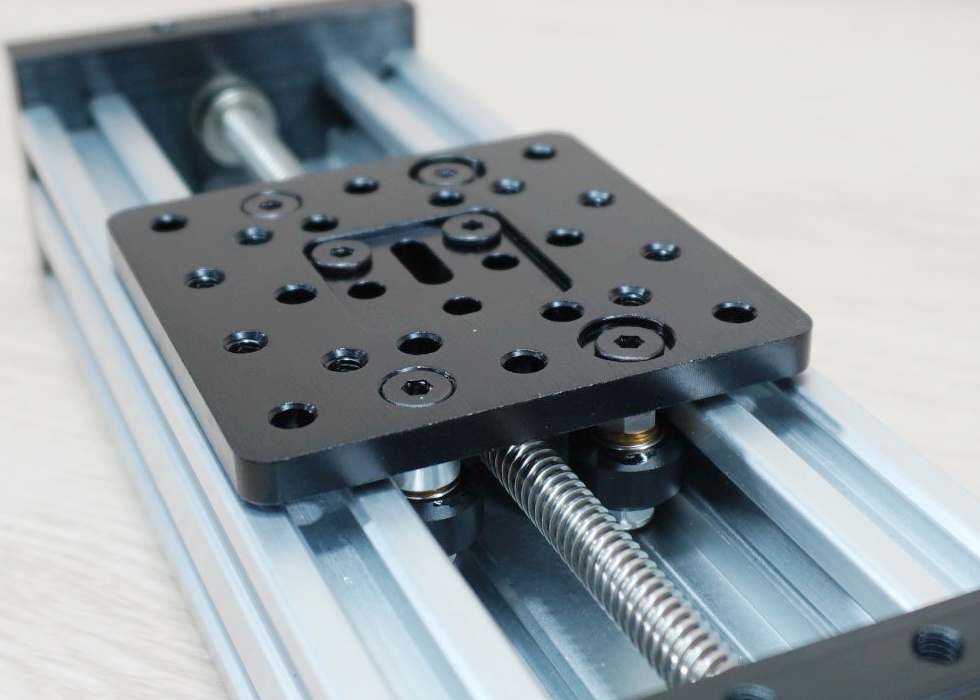

C-Beam Gantry Plate / Size T6 x 77.15 x 77.15mm (Black Anodized)

Material : Aluminium 6061

                                                              Unit : mm

C-Beam Linear Rail

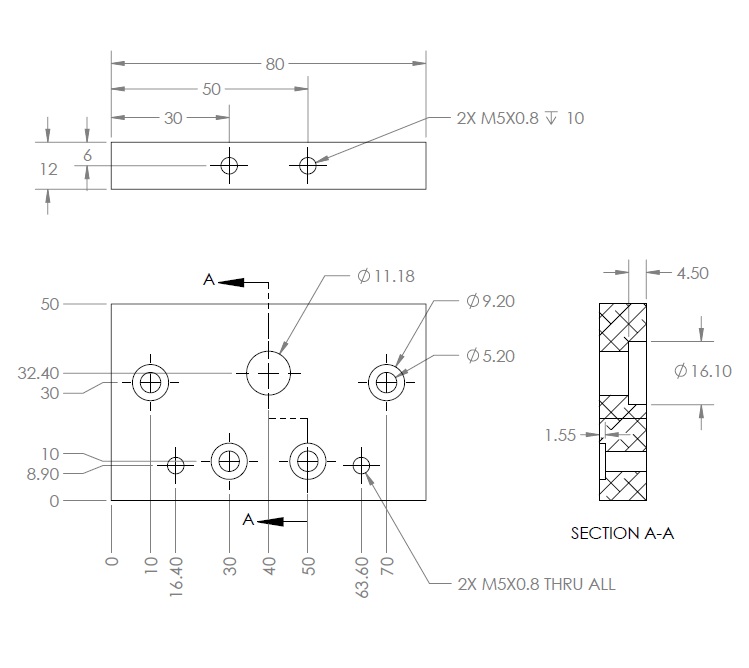

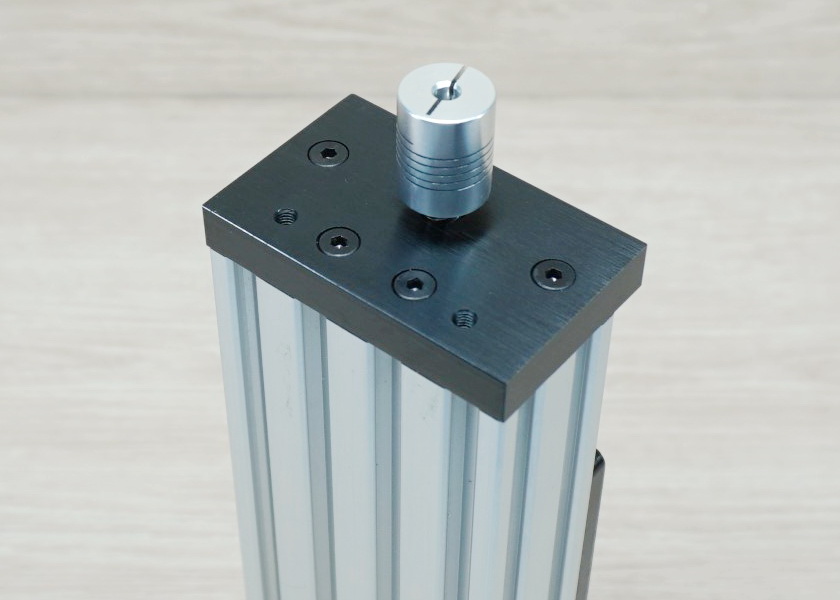

C-beam End Mount

Material : Aluminium 6061

                                                              Unit : mm

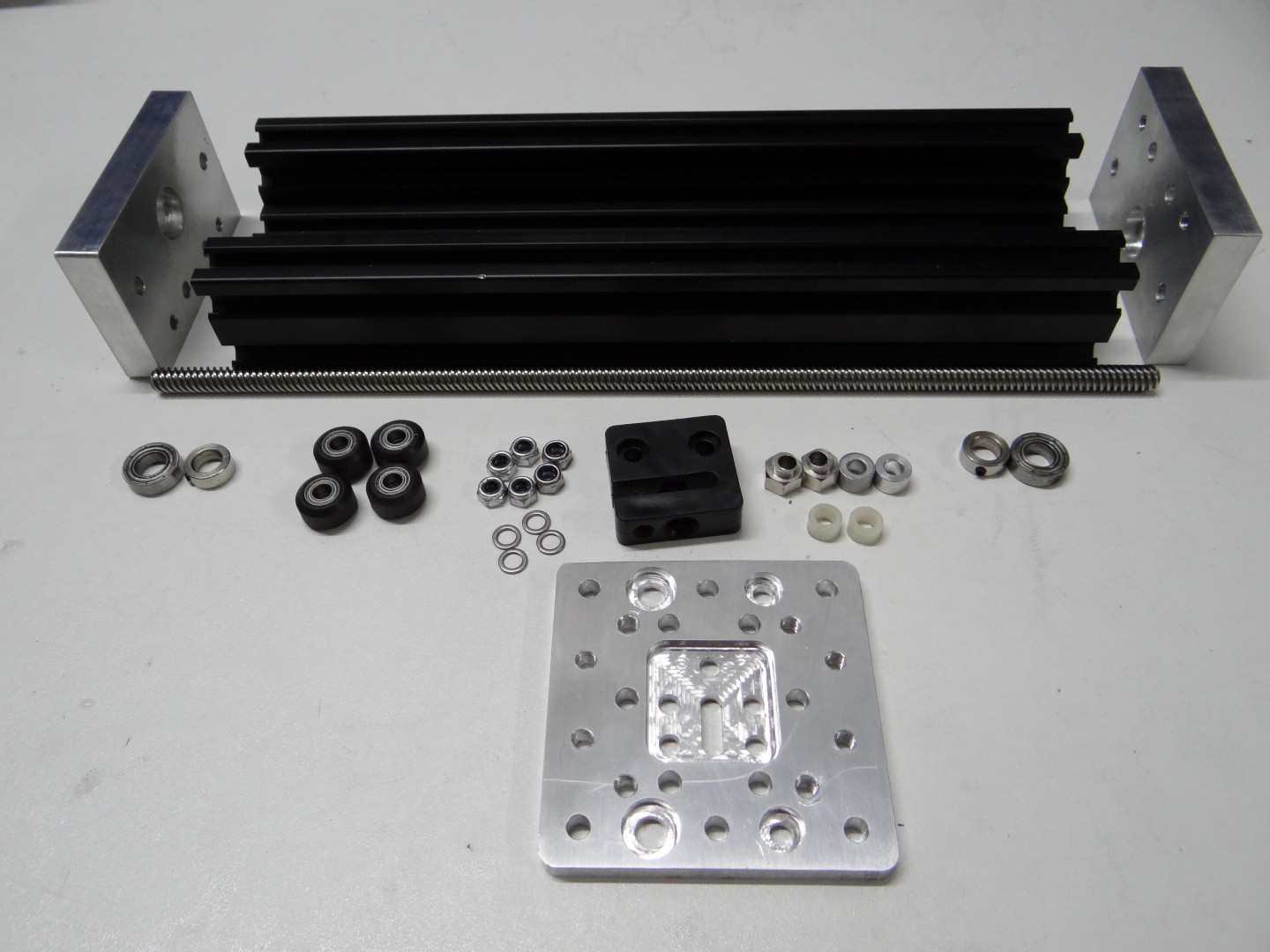

ชิ้นส่วนประกอบ

แนะนำการประกอบชิ้นส่วน

Bundle Includes:

(4) Low Profile Screws M5 - 25mm

(2) Aluminum Spacers - 6mm

(2) Aluminum Spacers - 40mm

(1) 6.35 x 8mm Flexible Coupling

(2) Aluminum Spacers - 3mm

(10) Low Profile Screws M5 - 20mm

(2) Low Profile Screws M5 - 55mm

(2) Eccentric Spacer - 6mm

(2) Ball Bearing 688Z 8x16x5

(2) 8mm Shim

(2) Lock Collar - 8mm

(4) Xtreme Mini V Wheel Kit

(2) C-Beam End Mount

(1) C-Beam Gantry Plate

(1) Anti-Backlash Nut Block

C-Beam Linear Rail (Varies by Option)

8mm Metric Acme Lead Screw (Varies by Option)
