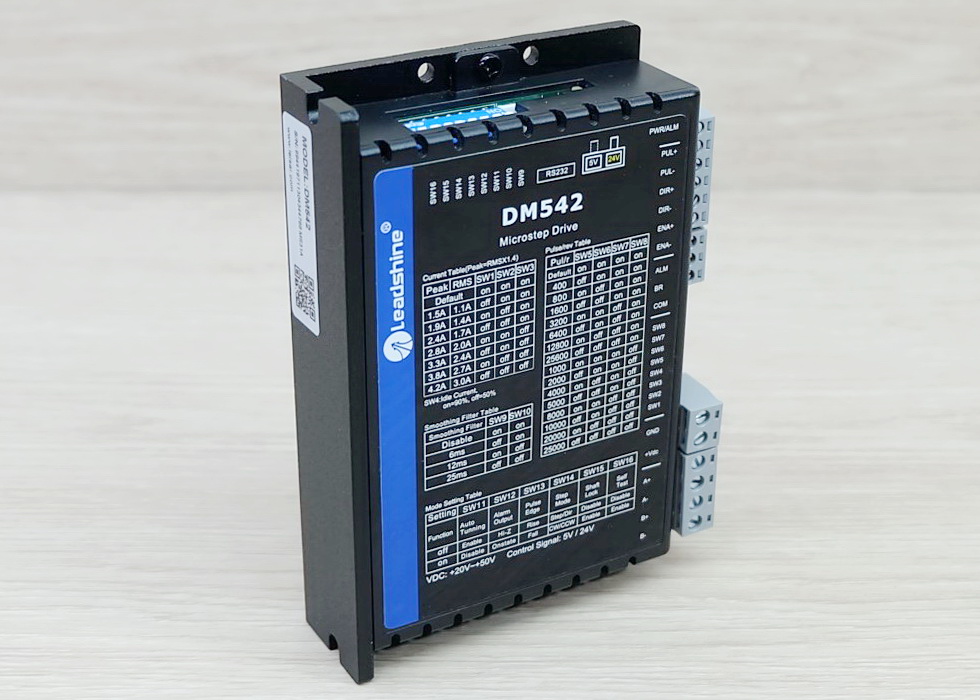

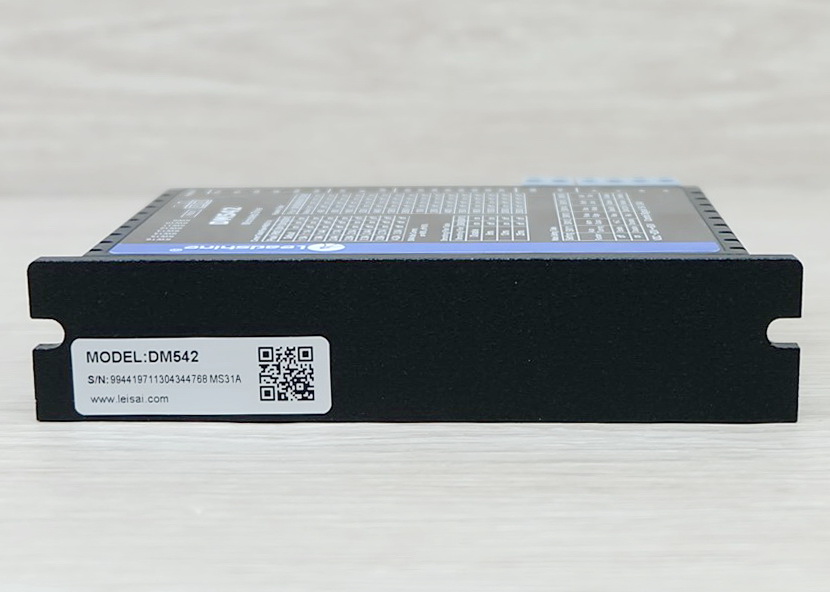

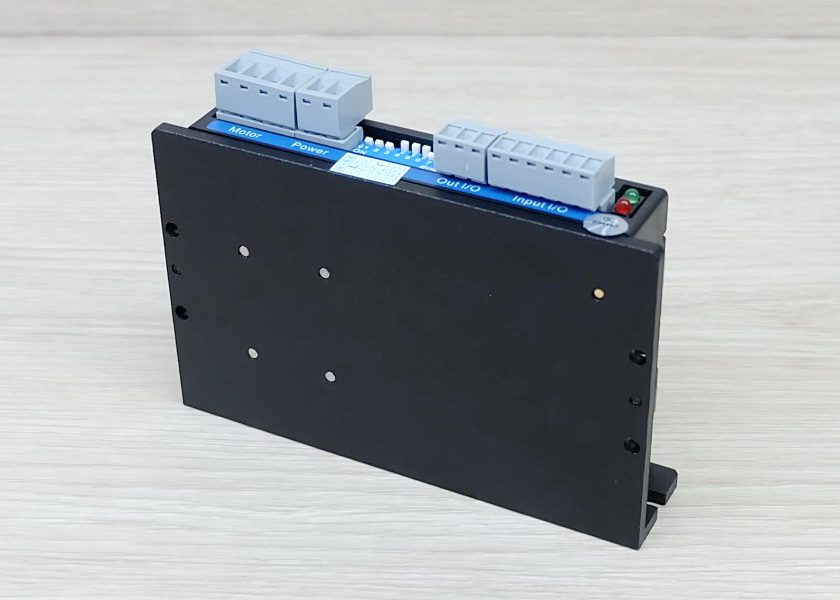

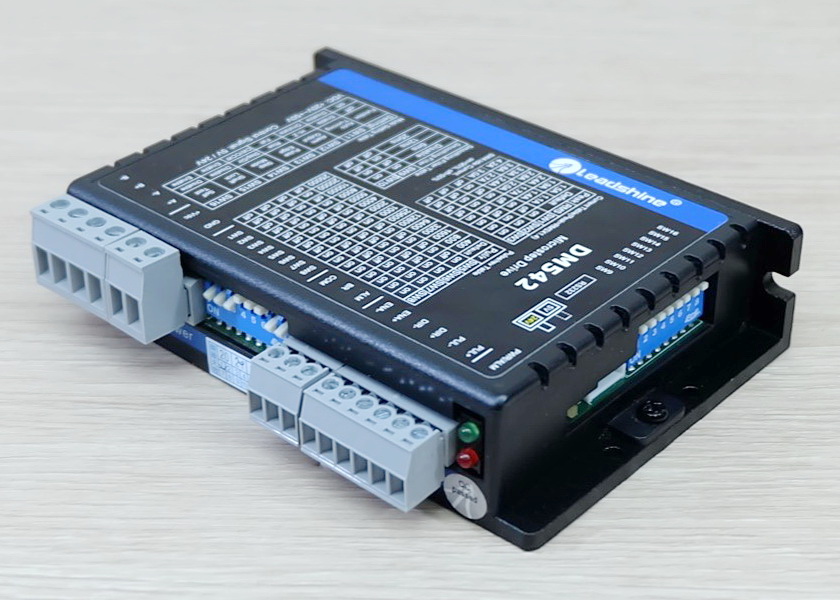

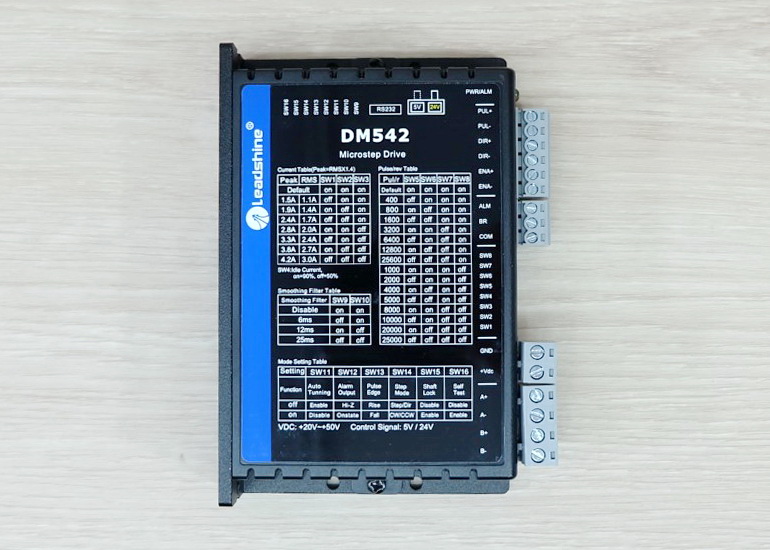

DM542 V3.0 (Leadshine) Microstep Driver Peak 4.2A, 20-50 VDC 2-phase (New)
| รหัสสินค้า | A782 |
| หมวดหมู่ | Driver / CNC Controller / Microstep Driver |
| ราคาปกติ | |
| ลดเหลือ | 1,988.00 บาท |
| น้ำหนัก | 227 กรัม |
| ยี่ห้อ | Leadshine |
| สถานะสินค้า | พร้อมส่ง |
| เข้าร่วมโปรโมชั่น |  ส่งฟรี |
| คงเหลือ | 5 ชิ้น |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
*******************************************************************************
DM542 V3.0
* A new high-performance digital two-phase stepper driver from Raytheon.
* It uses 32-bit DSP technology, and users can set the commonly used 8-speed current and 16-speed subdivision to meet the needs of most applications.
* Low, medium and high speed operation is very stable and low noise.
* A variety of functions can be selected through external dialing, which greatly facilitates the customer's application.
*******************************************************************************
* A new high-performance digital two-phase stepper driver from Raytheon.
* It uses 32-bit DSP technology, and users can set the commonly used 8-speed current and 16-speed subdivision to meet the needs of most applications.
* Low, medium and high speed operation is very stable and low noise.
* A variety of functions can be selected through external dialing, which greatly facilitates the customer's application.
*******************************************************************************
Characteristics：
● 32-bit DSP technology
● Ultra low vibration noise
● Built-in high subdivision, dialing code optional
● Power-on auto-tuning function, dialing code optional
● Precision current control greatly reduces motor heating
● The current is automatically halved at rest, SW4 selection
● Support single and double pulse, dial code selection
● Can drive 4,8 line two-phase stepper motor
● Optically isolated differential signal input
● Impulse response frequency up to 200KHz
● 3 digits of dialing, 8 steps can be set
● 4-digit dialing, adjustable 16-segment subdivision
● With overvoltage, short circuit and other protection functions
● External alarm output, maximum output current 100mA, withstand voltage 24Vdc
Application areas:
Suitable for all kinds of small and medium-sized automation equipment and instruments, such as: engraving machine, marking machine, cutting machine, laser phototypesetting, plotter, CNC machine tool, automatic assembly equipment, etc.
Appearance and size :

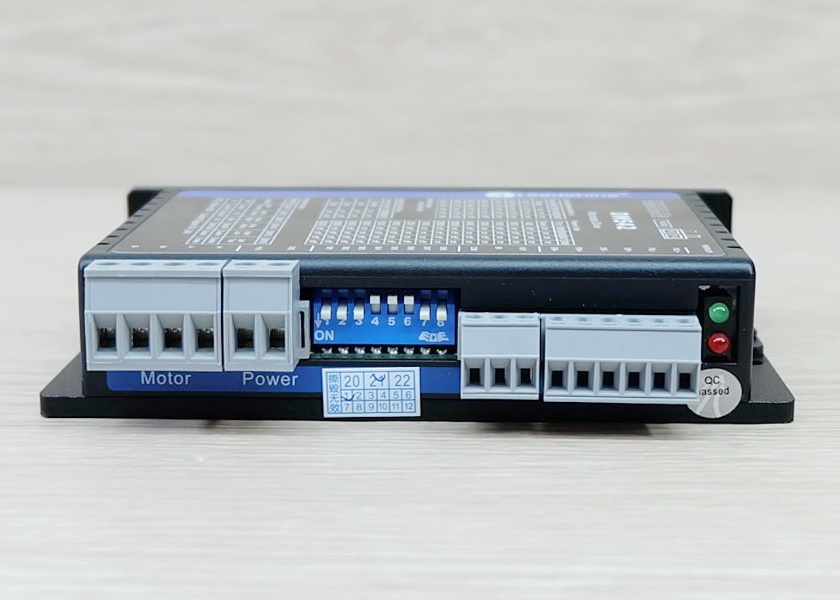

Product connection define and method :
Appearance and size :
Product connection define and method :
|
DM542 V3
|
||
|
Output current
|
Min
|
1A
|
|
Max
|
4.2 (3.0 RMS)A
|
|
|
Supply voltage
|
Min
|
+20VDC
|
|
Max
|
+50VDC
|
|
|
Logic signal current
|
Min
|
7mA
|
|
Max
|
10mA
|
|
|
Pulse input frequency
|
Min
|
0kHz
|
|
Max
|
200kHz
|
|
|
Isolation resistance
|
Min
|
100M ohms
|
|
Max
|
-
|
|
|
Operating Environment
|
Working Temprature
|
70 degree Max
|
|
Ambient Temperature
|
0-50 degree
|
|
|
Cooling
|
-
|
Natural Cooling or Forced cooling
|
|
Details
|
|
|
PUL+
PUL-
|
Pulse signal: In single pulse (pulse/direction) mode, this input represents pulse signal, each rising or falling edge active (software configurable);4-5V when PUL-HIGH, 0-0.5V when PUL-LOW. In double pulse mode (pulse/pulse) , this input represents clockwise (CW) pulse,active both at high level and low level (software configurable). For reliable response, pulse width should be longer than 2.5 us. Series connect resistors for current-limiting when +12V or +24V used. The same as DIR and ENA signals.
|
|
DIR+
DIR-
|
DIR signal: In single-pulse mode, this signal has low/high voltage levels, representing two directions of motor rotation; in double-pulse mode (software configurable), this signal is counter-clock (CCW) pulse,active both at high level and low level (software configurable). For reliable motion response, DIR signal should be ahead of PUL signal by 5 us at least. 4-5V when DIR-HIGH, 0-0.5V when DIR-LOW. Please note that rotation direction is also related to motor-driver wiring match. Exchanging the connection of two wires for a coil to the driver will reverse motion direction.
|
|
ENA+
ENA-
|
Enable signal: This signal is used for enabling/disabling the driver. High level (NPN control signal, PNP and Differential control signals are on the contrary, namely Low level for enabling.) for enabling the driver and low level for disabling the driver. Usually left UNCONNECTED (ENABLED).
|
P2 :
|
Pin Function
|
Details
|
|
GND
|
Power Ground
|
|
+Vdc
|
Power supply, 20~50 VDC, Including voltage fluctuation and EMF voltage.
|
|
A+, A-
|
Motor Phase A
|
|
B+, B-
|
Motor Phase B
|

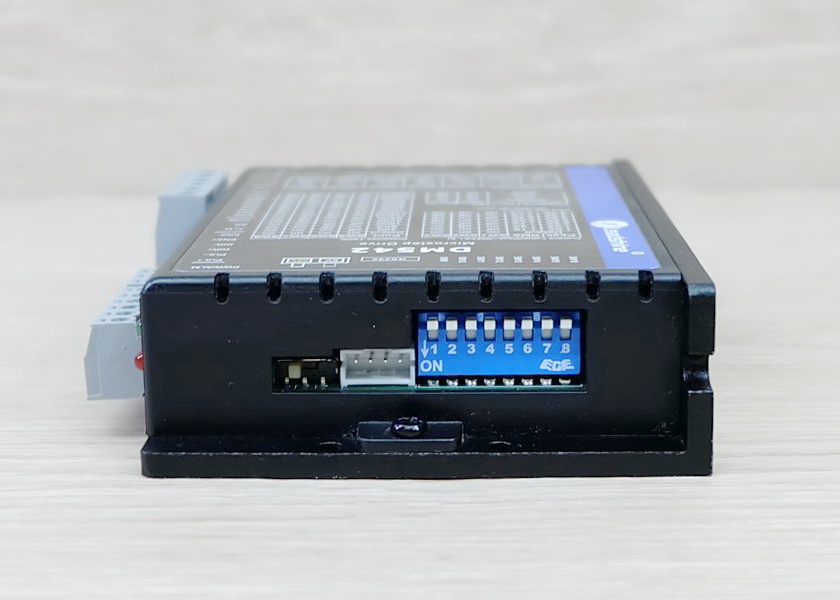

Resolution & Current Selection:
Microstep resolution is set by SW5, 6, 7, 8 of the DIP switch as shown in the following table:
|
SW5
|
SW6
|
SW7
|
SW8
|
|
|
Default/Software configured, (From 200 to 102,400)
|
ON
|
ON
|
ON
|
ON
|
|
400
|
OFF
|
ON
|
ON
|
ON
|
|
800
|
ON
|
OFF
|
ON
|
ON
|
|
1600
|
OFF
|
OFF
|
ON
|
ON
|
|
3200
|
ON
|
ON
|
OFF
|
ON
|
|
6400
|
OFF
|
ON
|
OFF
|
ON
|
|
12800
|
ON
|
OFF
|
OFF
|
ON
|
|
25600
|
OFF
|
OFF
|
OFF
|
ON
|
|
1000
|
ON
|
ON
|
ON
|
OFF
|
|
2000
|
OFF
|
ON
|
ON
|
OFF
|
|
4000
|
ON
|
OFF
|
ON
|
OFF
|
|
5000
|
OFF
|
OFF
|
ON
|
OFF
|
|
8000
|
ON
|
ON
|
OFF
|
OFF
|
|
10000
|
OFF
|
ON
|
OFF
|
OFF
|
|
20000
|
ON
|
OFF
|
OFF
|
OFF
|
|
25000
|
OFF
|
OFF
|
OFF
|
OFF
|
The first three bits (SW1, 2, 3) of the DIP switch are used to set the dynamic current:
|
Peak Current
|
RMS Current
|
SW1
|
SW2
|
SW3
|
|
Default/Software configured (0.5 to 4.2A)
|
ON
|
ON
|
ON
|
|
|
1.46A
|
1.04A
|
OFF
|
ON
|
ON
|
|
1.91A
|
1.36A
|
ON
|
OFF
|
ON
|
|
2.37A
|
1.69A
|
OFF
|
OFF
|
ON
|
|
2.84A
|
2.03A
|
ON
|
ON
|
OFF
|
|
3.31A
|
2.36A
|
OFF
|
ON
|
OFF
|
|
3.76A
|
2.69A
|
ON
|
OFF
|
OFF
|
|
4.20A
|
3.00A
|
OFF
|
OFF
|
OFF
|
***แนะนำการต่อสัญญาณเพื่อใช้งาน
- - สามารถต่อสัญญาณจากคอนโทรลเลอร์เป็น 5V - 24V ได้
