DM556 V3.0 (Leadshine) Microstep Driver Peak 5.6A, 20-50 VDC 2-phase (New)
| รหัสสินค้า | A1776 |
| หมวดหมู่ | Driver / CNC Controller / Microstep Driver |
| ราคาปกติ | |
| ลดเหลือ | 2,890.00 บาท |
| น้ำหนัก | 262 กรัม |
| ยี่ห้อ | Leadshine |
| สถานะสินค้า | พร้อมส่ง |
| เข้าร่วมโปรโมชั่น |  ส่งฟรี |
| คงเหลือ | 6 ชิ้น |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
DM556 V3.0 (Leadshine) Microstep Driver Peak 5.6A, 20-50 VDC 2-phase (New)
*******************************************************************************
DM556 V3.0
* A new high-performance digital two-phase stepping driver introduced, which adopts digital PID technology. * Users can set the commonly used 8-gear current and 16-gear subdivision, which can meet the application needs of most occasions.
* Low, medium and high speed transportation * The line is smooth and the noise is low.
* A variety of functions can be selected by external dialing, which greatly facilitates the application of customers.
*******************************************************************************
Introduction:
*******************************************************************************
DM556 V3.0
* A new high-performance digital two-phase stepping driver introduced, which adopts digital PID technology. * Users can set the commonly used 8-gear current and 16-gear subdivision, which can meet the application needs of most occasions.
* Low, medium and high speed transportation * The line is smooth and the noise is low.
* A variety of functions can be selected by external dialing, which greatly facilitates the application of customers.
*******************************************************************************
Introduction:
Can drive 4-wire and 8-wire two-phase stepper motors
Voltage input range: 20~50Vdc
Maximum current: 5.6A, resolution: 0.1A
Subdivision range: 200~25600
Signal input: differential/single-ended, pulse/direction or double pulse
A new set of eight-position DIP switches can be set to filter, alarm resistance, single and double pulses and other functions
Features:
Anti-Resonance, provides optimum torque and nulls mid-range instability
Motor self-test and parameter auto-setup technology, offers optimum responses with different motors
Multi-Stepping allows a low resolution step input to produce a higher microstep output for smooth system performance
Microstep resolutions programmable, from full-step to 102,400 steps/rev
Supply voltage up to +50 VDC
Output current programmable, from 0.5A to 5.6A
Pulse input frequency up to 200 KHz
TTL compatible and optically isolated input
Automatic idle-current reduction
Suitable for 2-phase and 4-phase motors
Support PUL/DIR and CW/CCW modes
Over-voltage, over-current, phase-error protections
Specification:
|
Description |
DM556(V3.0) |
|||
|
Minimum |
Typical value |
Max |
unit |
|
|
Output current ( peak value ) |
1.8 |
- |
5.6 |
A |
|
Input power supply voltage |
20 |
24/36 |
50 |
Vdc |
|
Control signal input current |
7 |
10 |
16 |
mA |
|
Step pulse frequency |
0 |
- |
200 |
KHz |
|
Insulation resistance |
100 |
- |
- |
MΩ |
Use environment and parameters
|
cooling method |
Natural cooling or forced air cooling |
|
|
Use environment |
occasion |
Do not place it next to other heating equipment, avoid dust, oil mist, corrosive gas, places with high humidity and strong vibration, and prohibit flammable gas and conductive dust; |
|
temperature |
0——50℃ |
|
|
humidity |
40—90%RH |
|
|
vibration |
10~55Hz/0.15mm |
|
|
Storage temperature |
-20℃ ～65℃ |
|

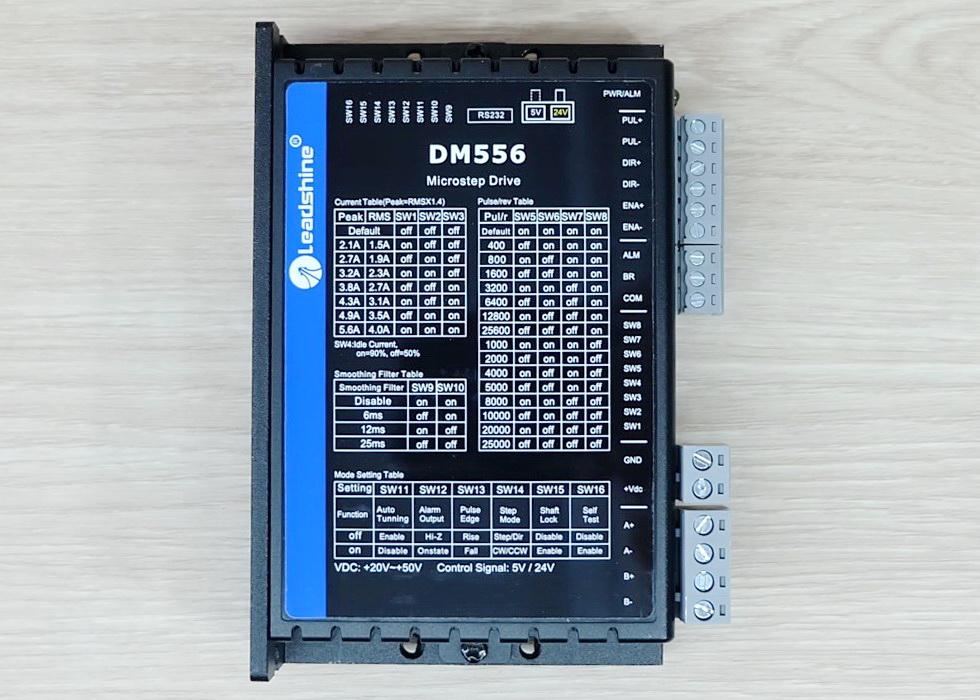

Appearance and size：
|
P1 Function |
DM556 Details |
|
PUL+ |
|
|
PUL- |
|
|
DIR+ |
|
|
DIR- |
|
|
ENA+ |
Enable signal: This signal is used for enabling/disabling the drive. High level (NPN control signal, PNP and Differential control signals are on the contrary, namely Low level for enabling.) for enabling the drive and low level for disabling the drive. Usually left UNCONNECTED (ENABLED). |
|
ENA- |
|
P2 Function |
DM556 Details |
|
+Vdc |
Power supply, 20~50 VDC, Including voltage fluctuation and EMF voltage. |
|
GND |
Power Ground. |
|
A+, A- |
Motor Phase A |
|
B+, B- |
Motor Phase B |

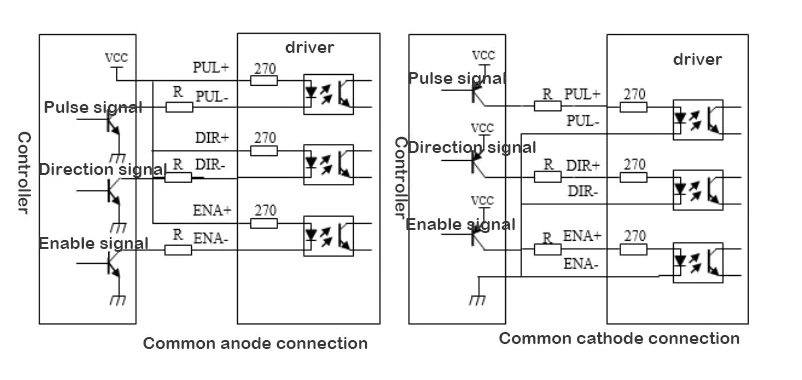

***แนะนำการต่อสัญญาณเพื่อใช้งาน
- สามารถต่อสัญญาณจากคอนโทรลเลอร์เป็น 5V - 24V ได้
