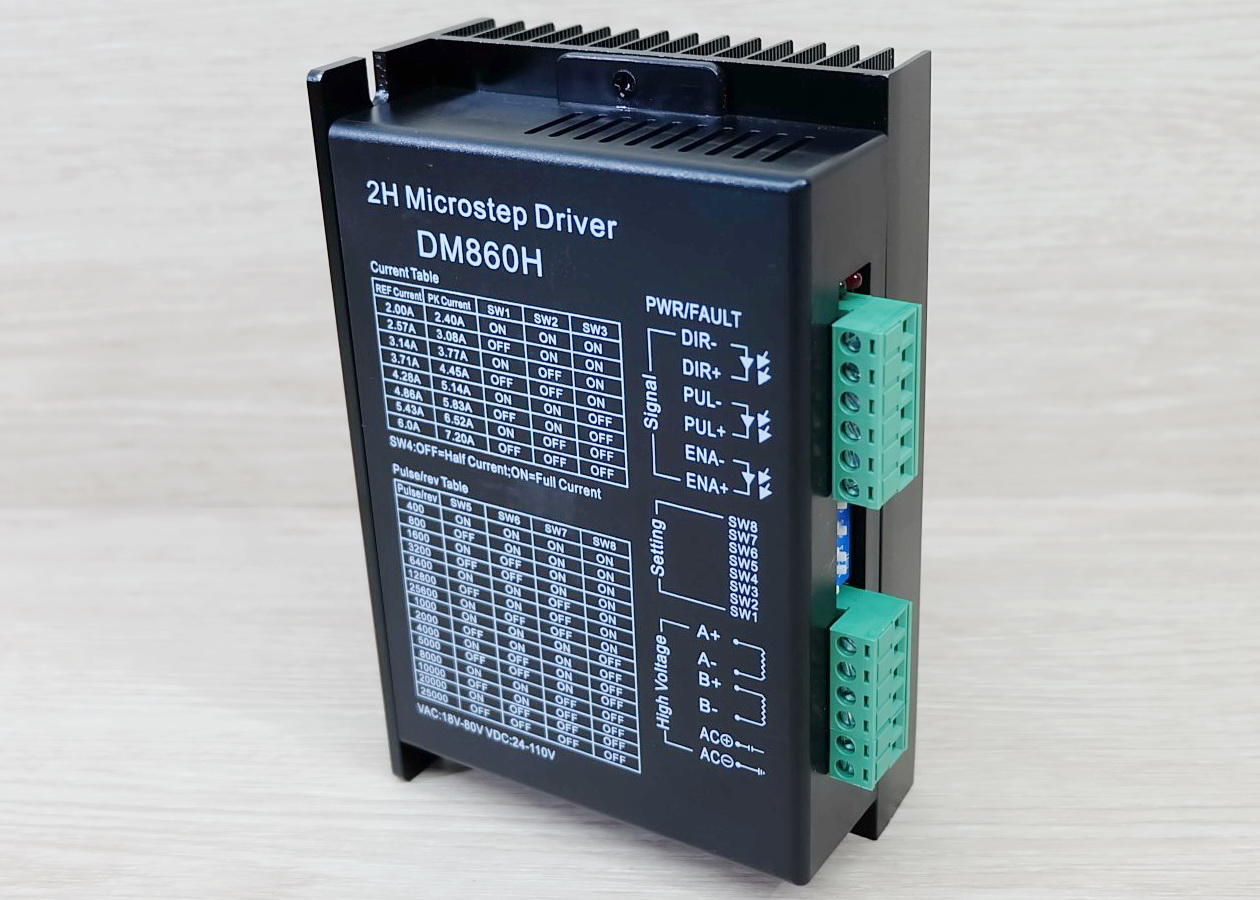

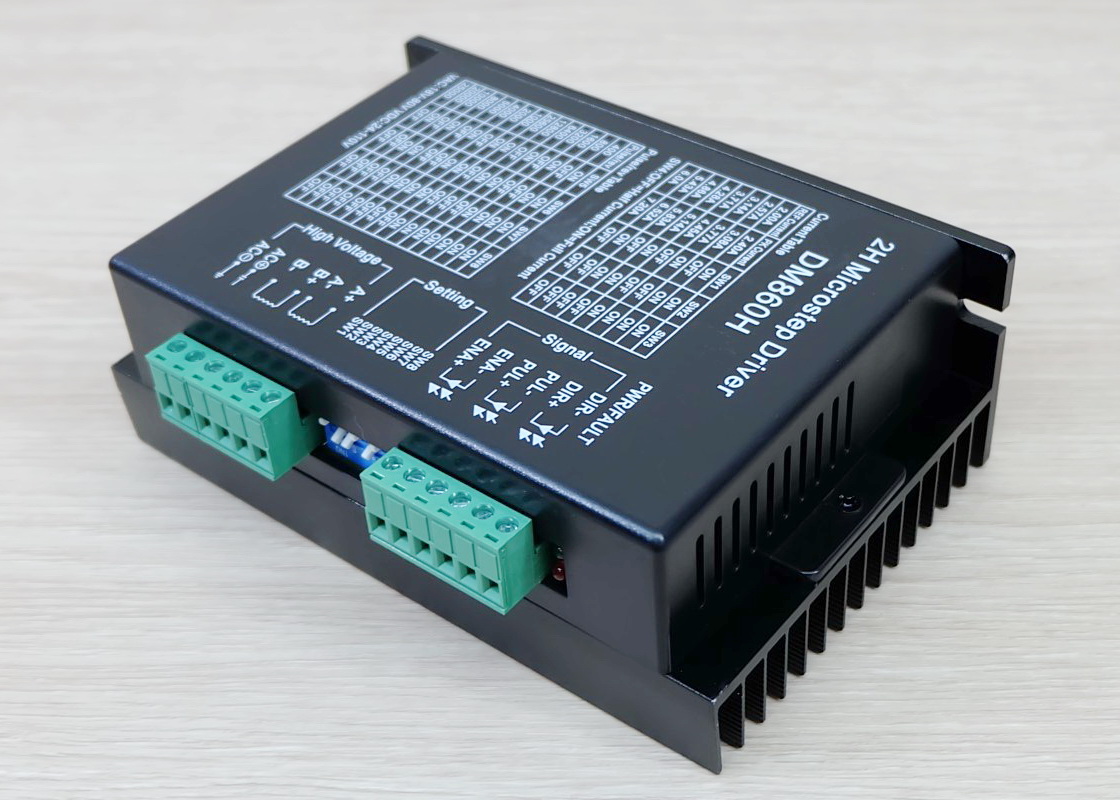

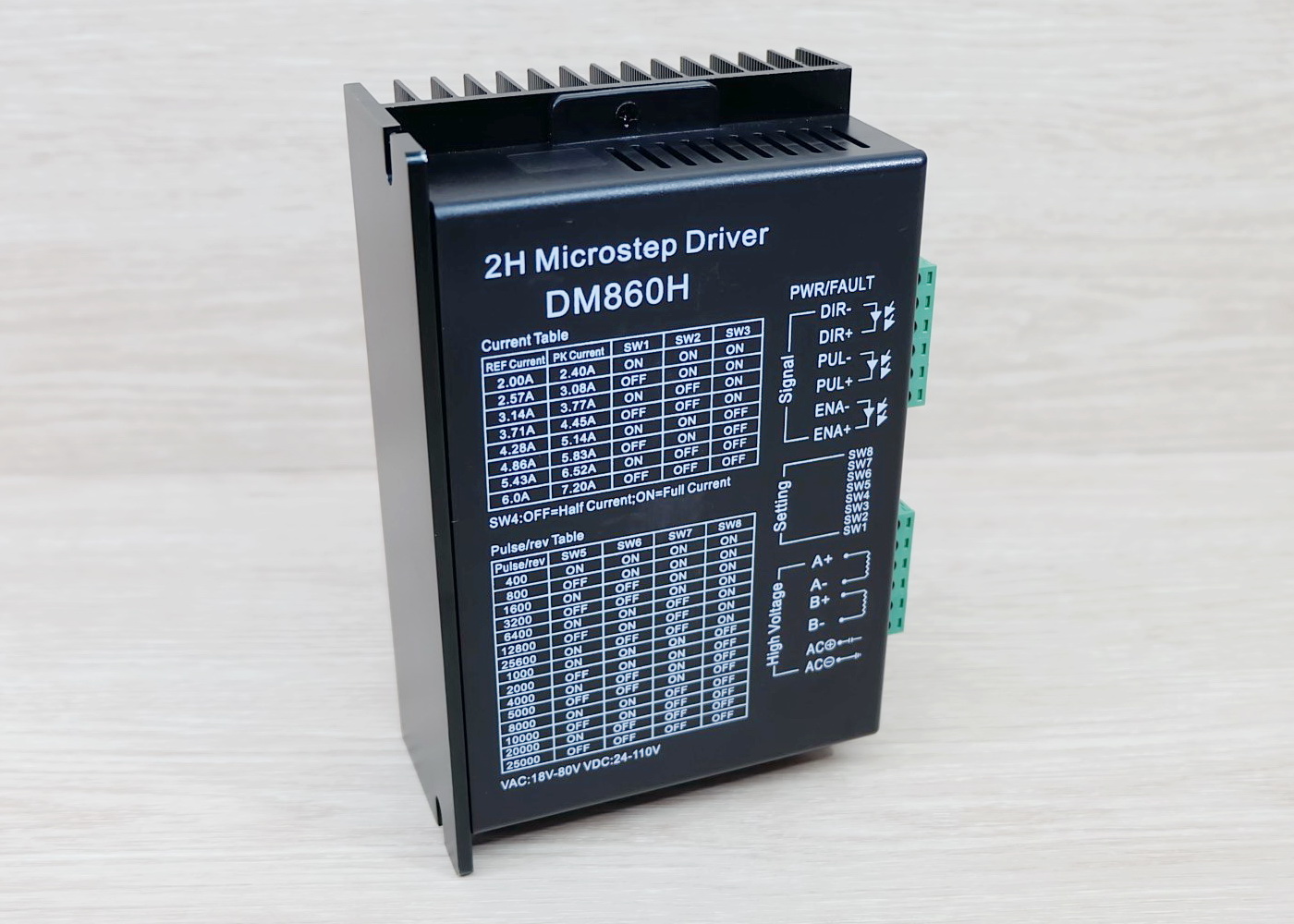

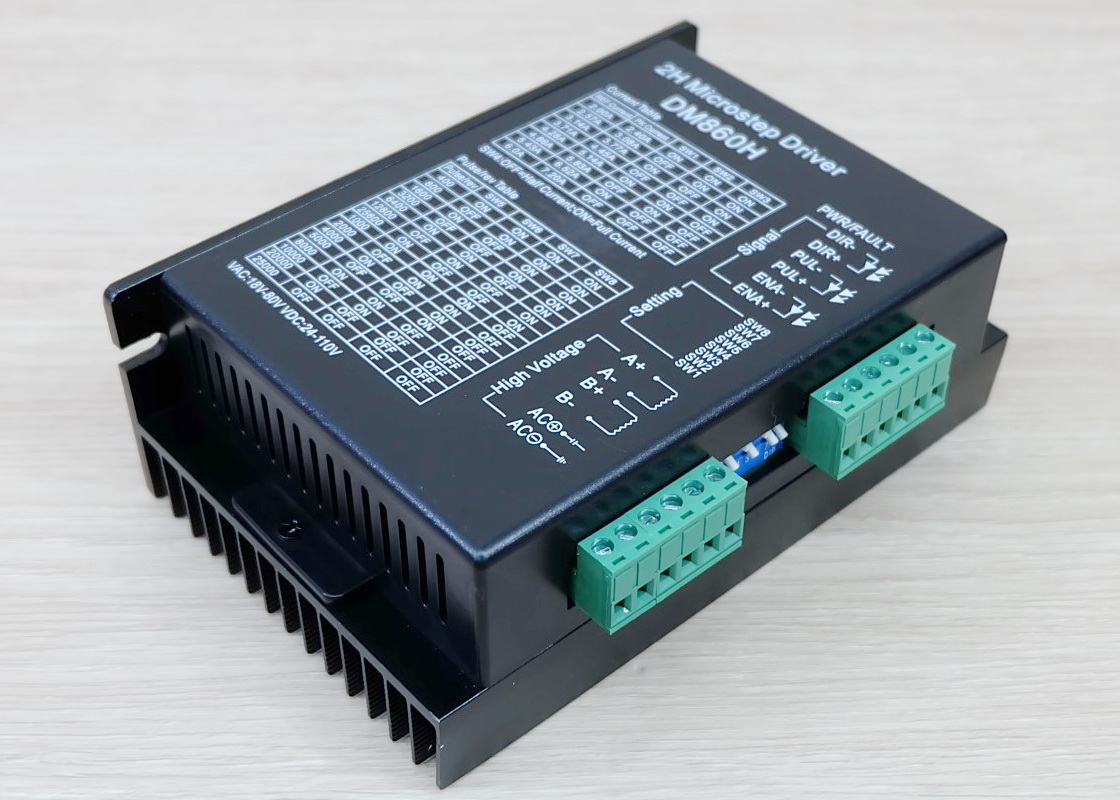

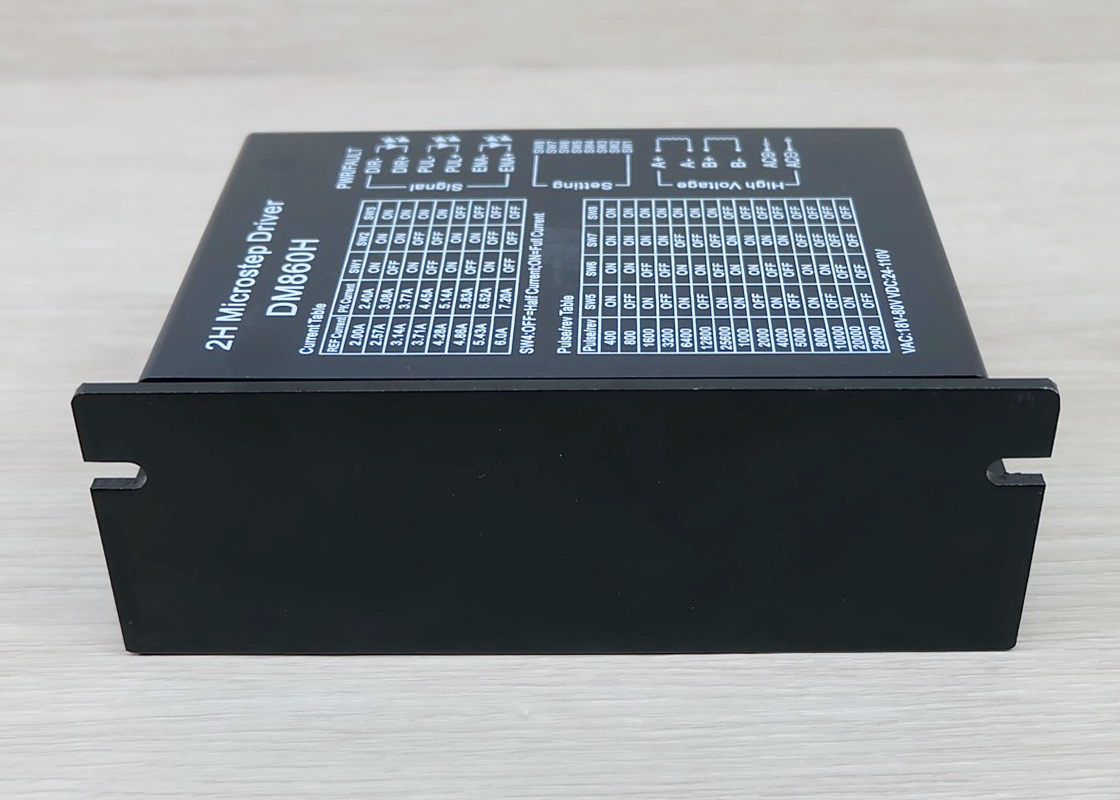

DM860H (Jiawen ฝาครอบพลาสติก)  Microstep Driver Peak 7.2A, 24-110 VDC / 18-80VAC 2-phase

*** Although the highest subdivision of this driver is only 128 subdivision

Features
1. Signal input: single-ended, pulse/direction
2. Subdivision is optional: 2/4/8/16/32/64/128/5/10/20/25/40/50/100/125 subdivision
3. Output current: 2.0A - 7.2A (ระยะใช้งานปลอดภัย 2A - 5A เนื่องจากไดร์ฟจ่ายกระแสสูงได้ แต่ไม่นาน)
4. Input voltage: 24-110VDC/18-80VAC, universal for AC and DC
5. It can drive 4,6,8 wire two-phase and four-phase stepper motors, 57 type and 86 type motors (<=8NM)
6. Optocoupler isolation signal input, strong anti-interference ability
7. It has the functions of overheating, overcurrent, undervoltage lockout, input voltage anti-reverse connection protection, etc.
8. Large-volume heat sink, effective heat dissipation, easy installation
9. External signal 3.3-24V universal, no need for series resistance

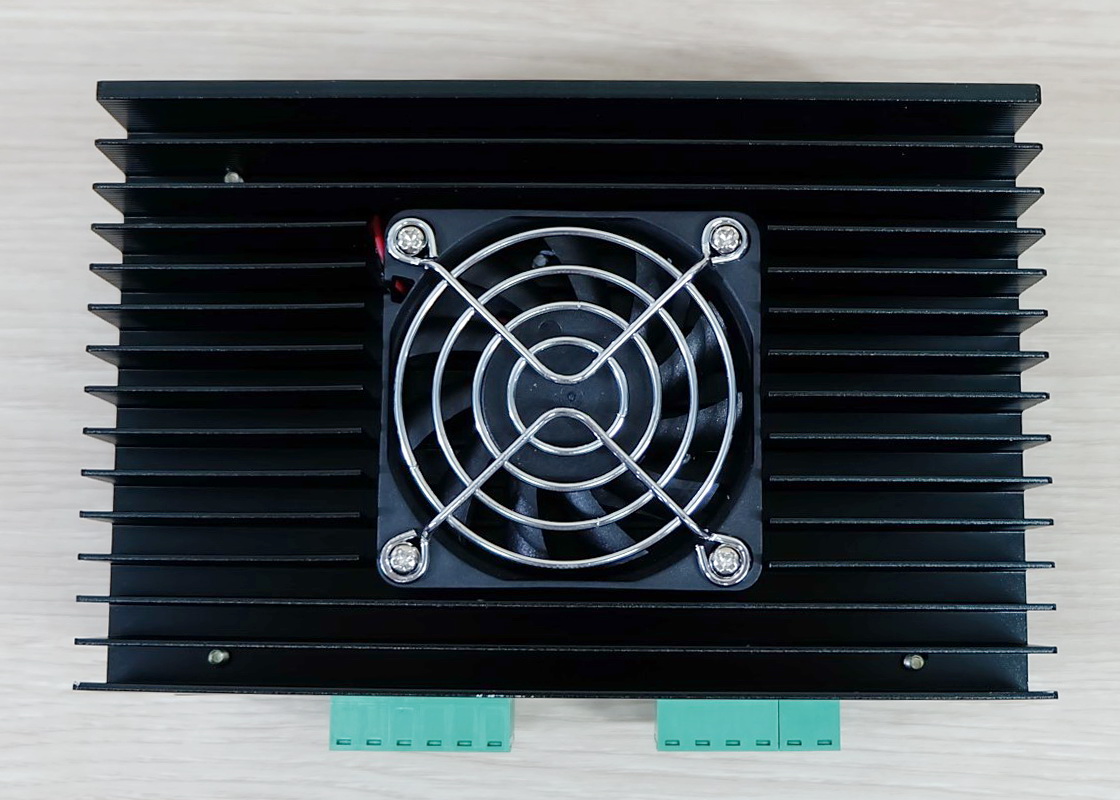

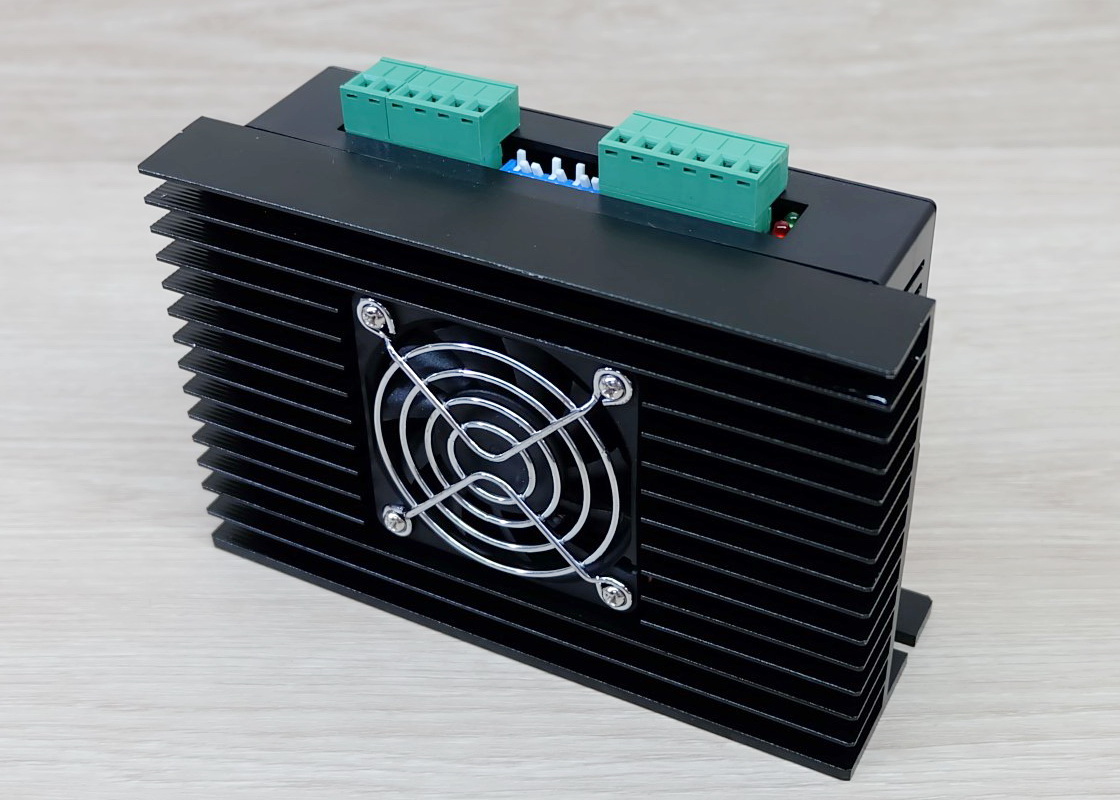

cooling method  Natural cooling or forced air cooling.
 occasion

Can not be placed next to other heating equipment, to avoid dust, oil, corrosive gas, humidity

In places that are too large and subject to strong earthquakes, flammable gas and conductive dust are prohibited.

 humidity  40-90%RH
 shock  10-55Hz/0.15mm
 Storage temperature  -20-65℃

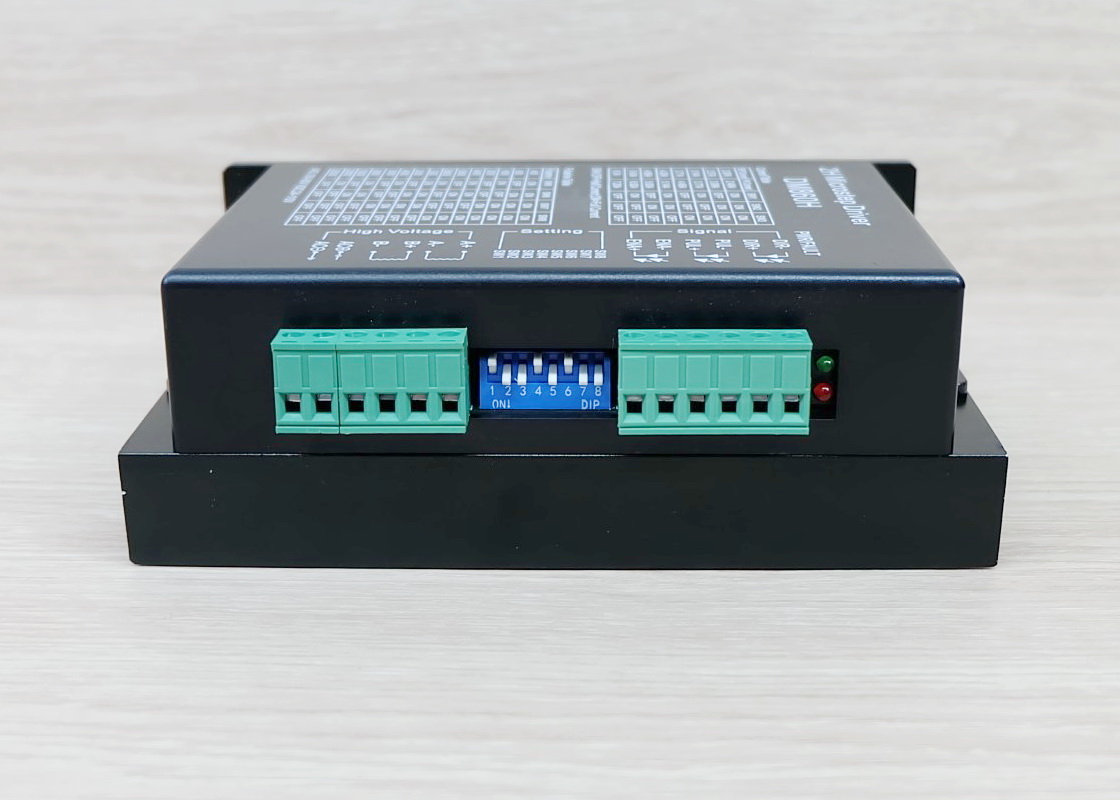

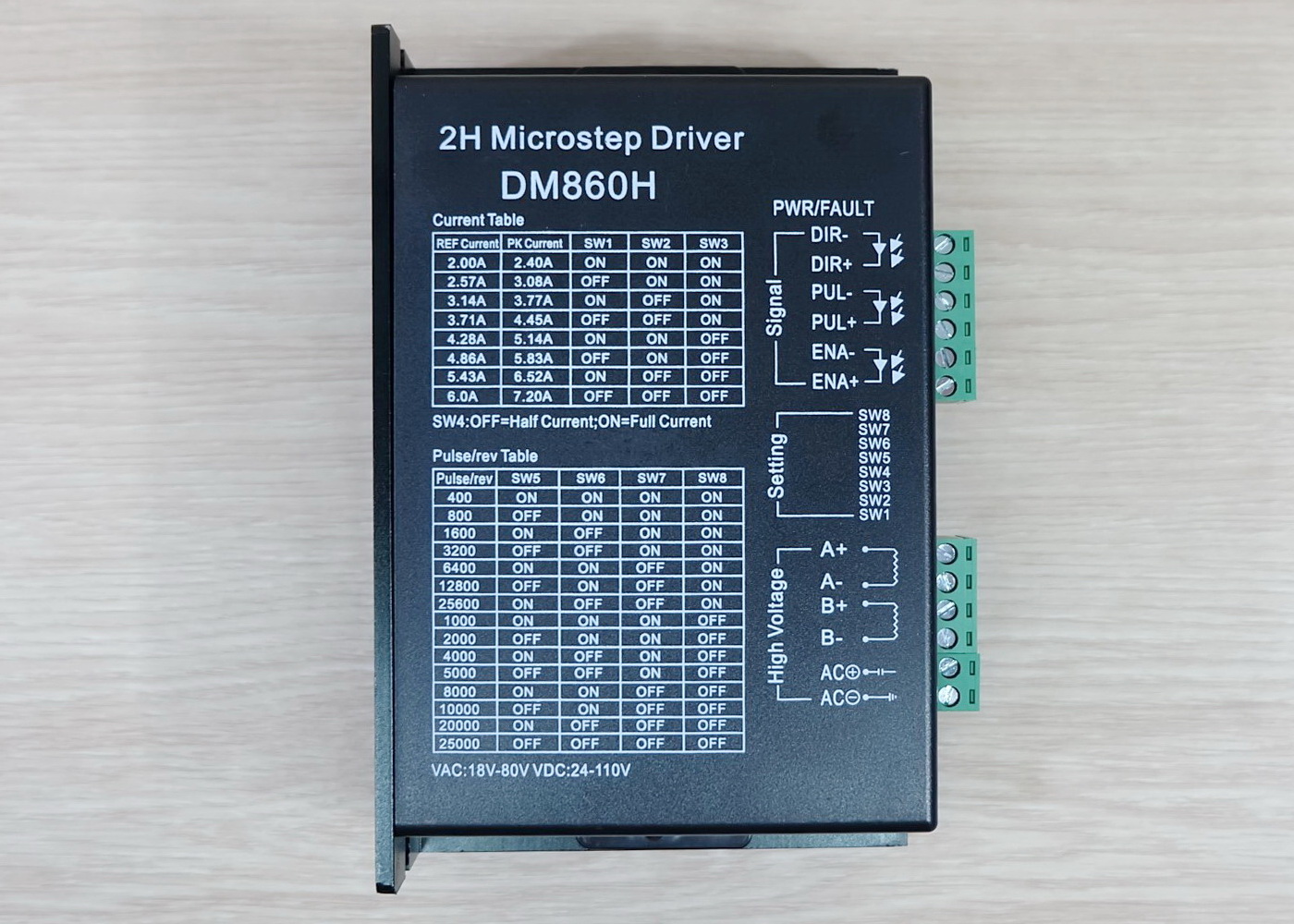

Use the SW 1, SW 2, and SW 3 three-position DIP switches to set the operating current, as shown in the following table:

 Operating current Peak current  SW1  SW2  SW3
 2.00A 2.40A  ON  ON  ON
2.57A 3.08A  OFF  ON  ON
 3.14A 3.77A  ON  OFF  ON
 3.71A 4.45A  OFF  OFF  ON
 4.28A 5.14A  ON  ON  OFF
 4.86A 5.83A  OFF  ON  OFF
 5.43A 6.52A  ON  OFF  OFF
6.00A 7.20A  OFF  OFF  OFF

Set the standby current mode with SW4 a dial switch, as shown in the following table:

 SW4  stand-by current
 ON  Full stream
 OFF  Half-flow

Use the SW 5, SW , SW , and SW8 four-position DIP switches to set the subdivision/pulse, as shown in the following table:

 Pulse/turn  SW5  SW6  SW7  SW8
 400  ON  ON  ON  ON
 800  OFF  ON  ON  ON
 1600  ON  OFF  ON  ON
 3200  OFF  OFF  ON  ON
 6400  ON  ON  OFF  ON
 12800  OFF  ON  OFF  ON
 25600  ON  OFF  OFF  ON
 1000  ON  ON  ON  OFF
 2000  OFF  ON  ON  OFF
 4000  ON  OFF  ON  OFF
 5000  OFF  OFF  ON  OFF
 8000  ON  ON  OFF  OFF
 10000  OFF  ON  OFF  OFF
 20000  ON  OFF  OFF  OFF
 25000  OFF  OFF  OFF  OFF


Application areas:
Suitable for all kinds of small and medium-sized automation equipment and instruments, such as: laser processing equipment, engraving equipment, measuring equipment, electronic processing equipment, textile and clothing equipment, special machine tools, packaging machinery and equipment, etc. The effect is better when used in equipment where users expect low vibration and low noise.
