57CME23 Closed Loop Stepper Motor (Nema 23) แรงบิด 2.3N.m 5A Shaft 8mm + CL57C Driver
| รหัสสินค้า | A1852 |
| หมวดหมู่ | Closed-Loop Stepper Motor / Nema23 / Nema34 / Closed-Loop Drive |
| ราคาปกติ | |
| ลดเหลือ | 4,580.00 บาท |
| น้ำหนัก | 1,550 กรัม |
| ยี่ห้อ | Leadshine |
| สถานะสินค้า | พร้อมส่ง |
| เข้าร่วมโปรโมชั่น |  ส่งฟรี |
| คงเหลือ | 1 ชุด |
| จำนวน | ชุด |
หยิบลงตะกร้า
รายละเอียดสินค้า

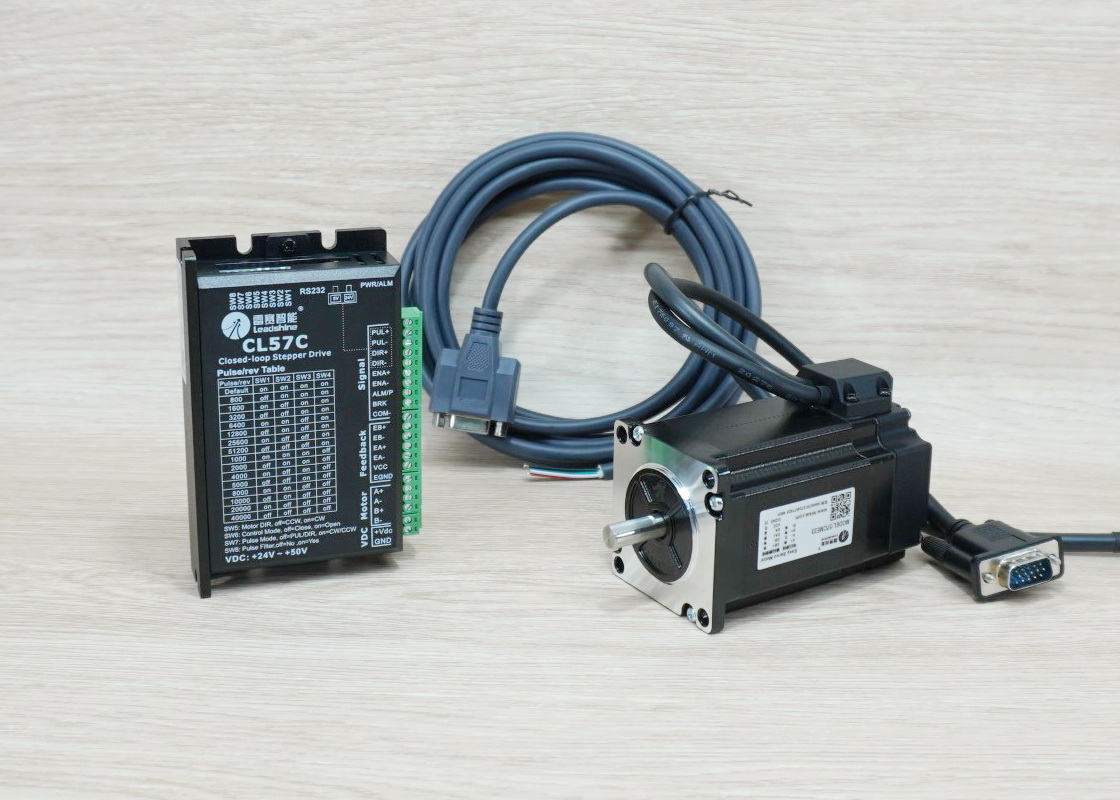

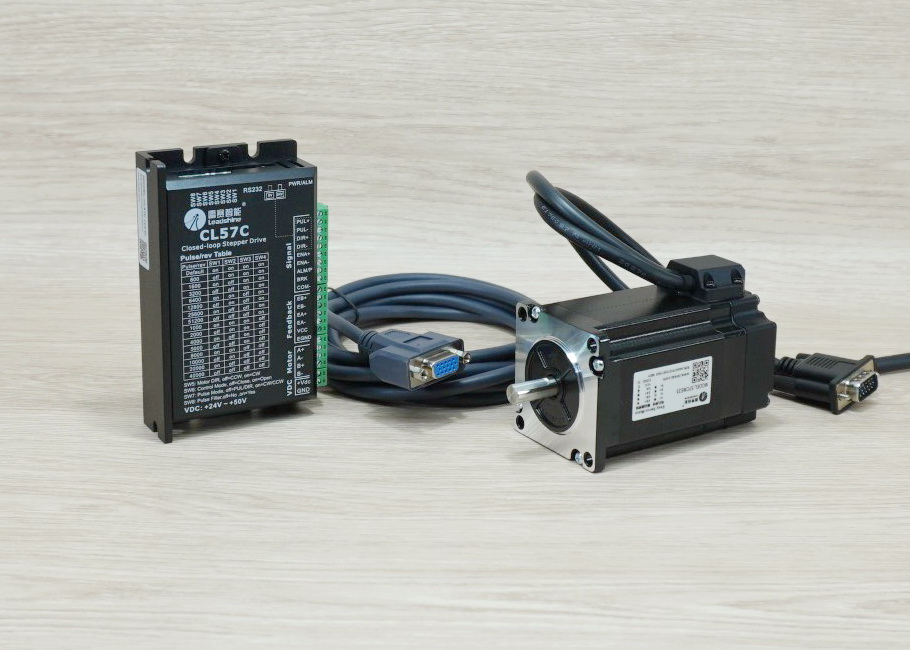

57CME23 Closed Loop Stepper Motor (Nema 23) แรงบิด 2.3N.m 5A Shaft 8mm + CL57C Driver
Packing list
1pc - 57CME23 Closed Loop Stepper Motor
1pc - 57CME23 Closed Loop Stepper Motor
1pc - CL57C V2.0 driver
1pc - 3 meters encoder cable (CABLEH-BM30)
Dimensions: 57CME23
Electrical connections: 57CME23
Moment frequency curve: 57CME23
1pc - 3 meters encoder cable (CABLEH-BM30)

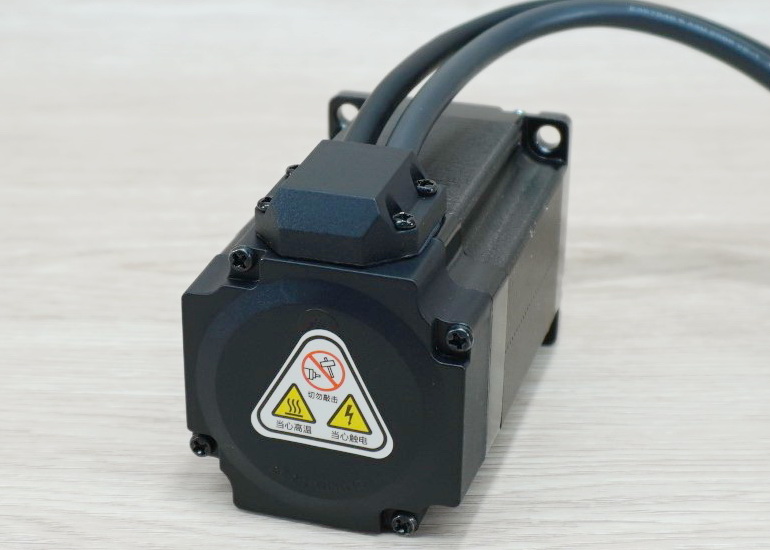

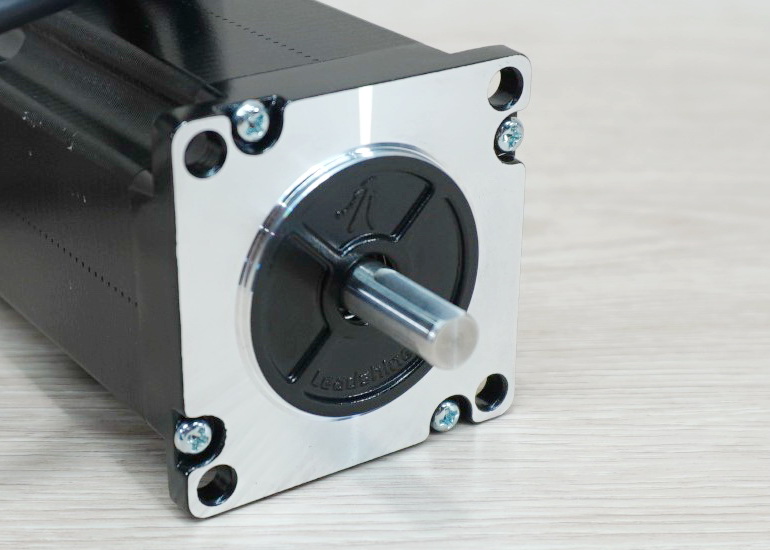

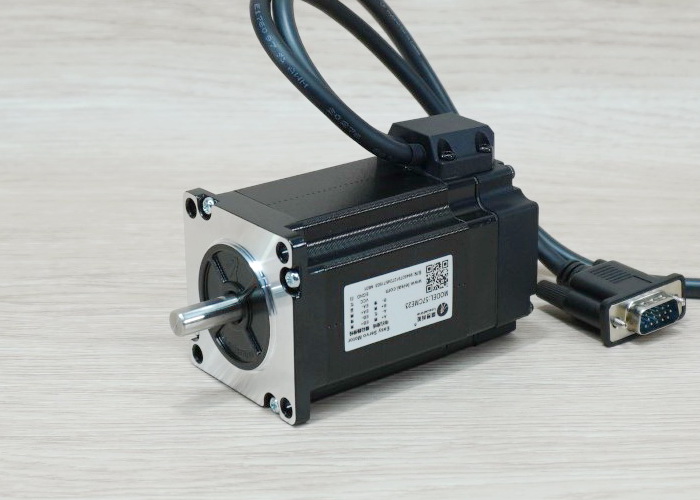

57CME23 Closed Loop Stepper Motor (Nema 23)
> Step angle: 1.8°
> Base number: 57
> Holding torque: 2.3 NM
> Built-in 1000-line incremental photoelectric encoder
> large torque
> low fever
> High stability
> High consistency
1.General specifications:
|
step angle |
1.8° |
|
Step angle accuracy |
±0.09° (no load, full step) |
|
temperature rise |
MAX85K |
|
Usage environment |
Temperature: -10~+50℃; Humidity: 85% MAX |
|
Insulation level |
B |
|
Insulation resistance |
MIN 100 MΩ, 500 V DC |
|
Withstand voltage |
500 VAC, 1 minute |
|
Radial runout |
0.025 mm MAX (load 5N) |
|
Axial runout |
0.075 mm MAX (load 10N) |
|
Radial maximum load |
75N (10mm away from the flange surface) |
|
Maximum axial load |
Motor weight |
2.Technical specifications
|
Long body mm |
model |
static moment |
Rated current |
Resistance/ |
Inductance/ |
Positioning moment |
Rotor inertia |
|
Nm |
A |
Ω |
h |
mN.m |
g.cm2 |
||
|
99 |
57CME21X |
2.1 |
5 |
0.6 |
2.4 |
68 |
480 |
|
96 |
57CME23 |
2.3 |
5 |
0.38 |
1.75 |
||
|
104 |
57CME26 |
2.6 |
5 |
0.44 |
2 |
80 |
520 |
|
105 |
D57CME31 |
3.1 |
5 |
0.4 |
1.8 |
150 |
840 |
Dimensions: 57CME23
Electrical connections: 57CME23
Driver Connector to Motor Encoder Cable
Drive Pin Name Cable Color
EB+ ---> Yellow
EB- ---> Green
EA+ ---> Black
EA- ---> Blue
VCC ---> Red
EGND ---> White
Moment frequency curve: 57CME23
CL57C Closed-Loop Hybrid Stepper Driver (24-50VDC) 6A With RS232 Port
Dimensions: CL57C
Unit: mm
> Using a new 32-bit motor control dedicated DSP chip;
> With functions such as oscilloscope monitoring;
> The current can be set arbitrarily (within the range of 0---6A);
> Can drive 57 and 60 series closed-loop stepper motors;
> Pulse, direction, enable 5VDC signal input;
> The impulse response frequency can reach up to 200KHZ;
> Subdivision setting (within 200~51200);
> It has overcurrent, overvoltage and tracking error protection;
Dimensions: CL57C
Unit: mm
Technical Parameters: CL57C
Electrical connections: CL57C
Connections to PNP signal Figure (common-cathode)
Connections to open-collector signal (common-anode)
RS232 communication port using to connect with PC software to configure the motor peak current, closed loop holding current, microstep, active level.
1. Electrical appliance indicators
|
Parameters |
CL57 |
|||
|
minimum value |
Typical value |
maximum value |
unit |
|
|
Continuous output current |
3 |
- |
6 |
A |
|
Input supply voltage |
+24 |
36 |
+48 |
Vdc |
|
Logic input current |
7 |
10 |
20 |
mA |
|
Pulse frequency |
0 |
- |
200 |
kHz |
|
Insulation resistance |
100 |
- |
- |
MΩ |
|
Alarm output logic current |
- |
- |
100 |
mA |
2.Interface definition
2.1 Motor and power input ports
|
Terminal number |
symbol |
Name |
illustrate |
|
1 |
A+ |
A phase motor winding + |
|
|
2 |
A－ |
A phase motor winding－ |
|
|
3 |
B+ |
B-phase motor winding + |
|
|
4 |
B－ |
B phase motor winding- |
|
|
5 |
+VDC |
Input DC power |
+24V~ +48V |
|
6 |
GND |
Input power ground |
0V |
|
7 |
NC |
Empty terminal |
|
2.2 Control signal port
|
Terminal number |
symbol |
Name |
illustrate |
|
1 |
PUL+ |
Pulse positive input |
|
|
2 |
PUL－ |
Pulse negative input |
|
|
3 |
DIR+ |
direction positive input |
|
|
4 |
DIR－ |
direction negative input |
|
|
5 |
ENA＋ |
Enable positive input |
|
|
6 |
ENA- |
Enable negative input |
|
|
7 |
ALM+ |
Alarm signal positive output |
Can be reused as in-position signal and brake signal |
|
8 |
ALM－ |
Alarm signal negative output |
2.3 Encoder input port
|
Terminal number |
symbol |
Name |
illustrate |
|
1 |
EB+ |
Motor encoder B phase positive input |
|
|
2 |
EB－ |
Motor encoder B phase negative input |
|
|
3 |
EA+ |
Motor encoder A phase positive input |
|
|
4 |
EA- |
Motor encoder phase A negative input |
|
|
5 |
VCC |
Encoder power supply |
+5V |
|
6 |
EGND |
Encoder power ground |
0V |
3．Usage environment and parameters
|
cooling method |
Natural cooling or external radiator |
|
|
Usage environment |
Use occasions |
Try to avoid dust, oil mist and corrosive gases |
|
temperature |
0℃-50℃ |
|
|
humidity |
40-90%RH |
|
|
shock |
10~55Hz/0.15mm |
|
|
storage temperature |
-20℃-65℃ |
|
|
weight |
About 280 grams |
|
Electrical connections: CL57C
Connections to PNP signal Figure (common-cathode)
Connections to open-collector signal (common-anode)
RS232 communication port using to connect with PC software to configure the motor peak current, closed loop holding current, microstep, active level.
