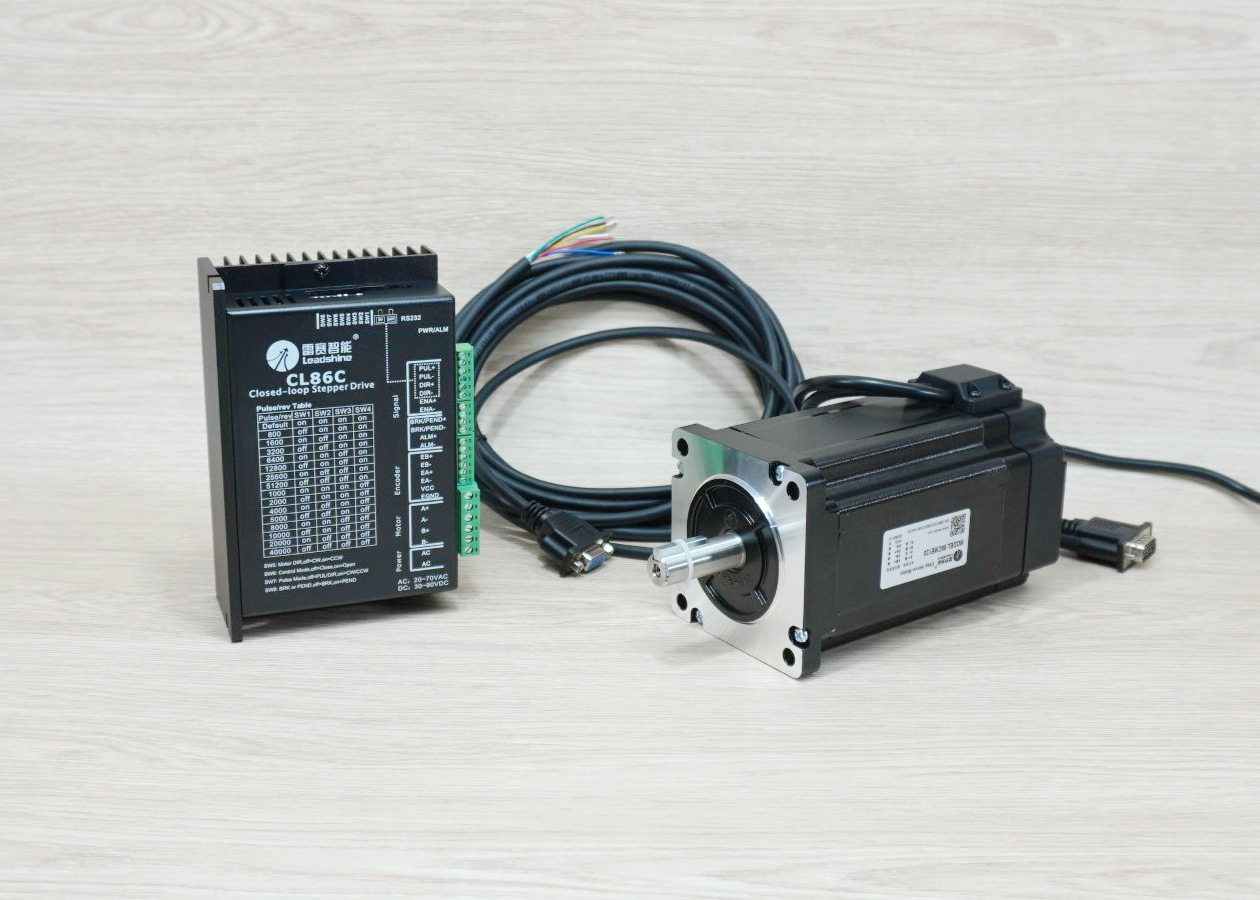

86CME120 Closed Loop Stepper Motor (Nema 34) แรงบิด 12N.m 6A Shaft 14mm + CL86C Driver
| รหัสสินค้า | A1864 |
| หมวดหมู่ | Closed-Loop Stepper Motor / Nema23 / Nema34 / Closed-Loop Drive |
| ราคาปกติ | |
| ลดเหลือ | 9,580.00 บาท |
| น้ำหนัก | 5,040 กรัม |
| ยี่ห้อ | Leadshine |
| สถานะสินค้า | พร้อมส่ง |
| เข้าร่วมโปรโมชั่น |  ส่งฟรี |
| คงเหลือ | 2 ชุด |
| จำนวน | ชุด |
หยิบลงตะกร้า
รายละเอียดสินค้า
Packing list
1pc - 86CME120 Closed Loop Stepper Motor
1pc - 86CME120 Closed Loop Stepper Motor
1pc - CL86C V2.0 driver
1pc - 5 meters encoder cable (CABLEH-BM5M0)

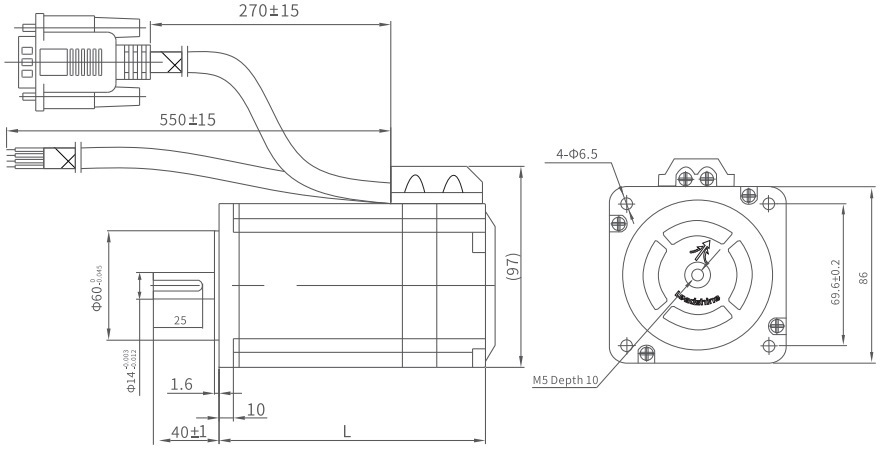

Dimensions: 86CME120 86CME85
Electrical connections: 86CME85
Moment frequency curve: 86CME120
1pc - 5 meters encoder cable (CABLEH-BM5M0)

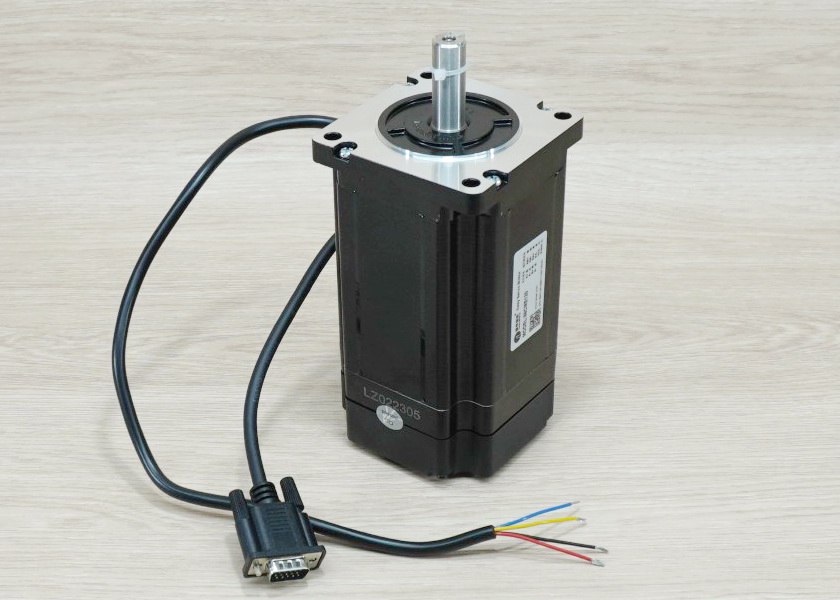

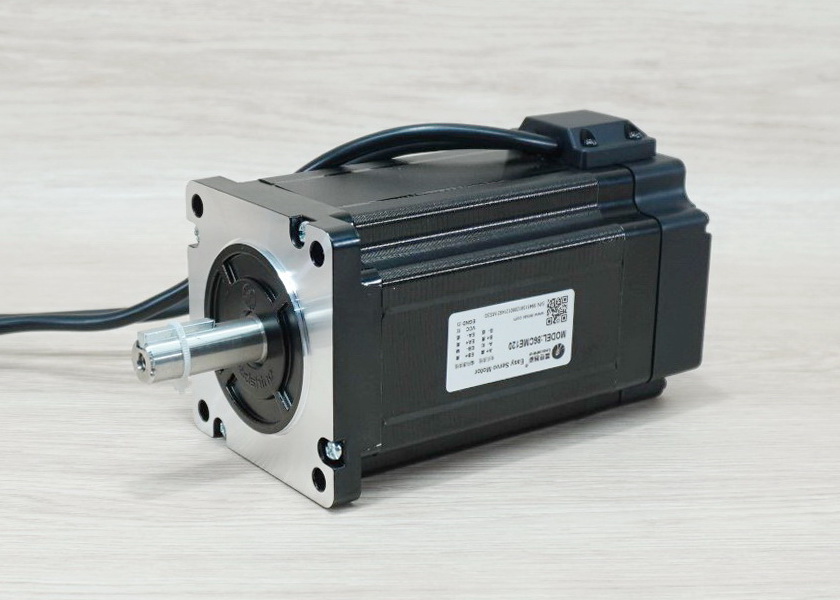

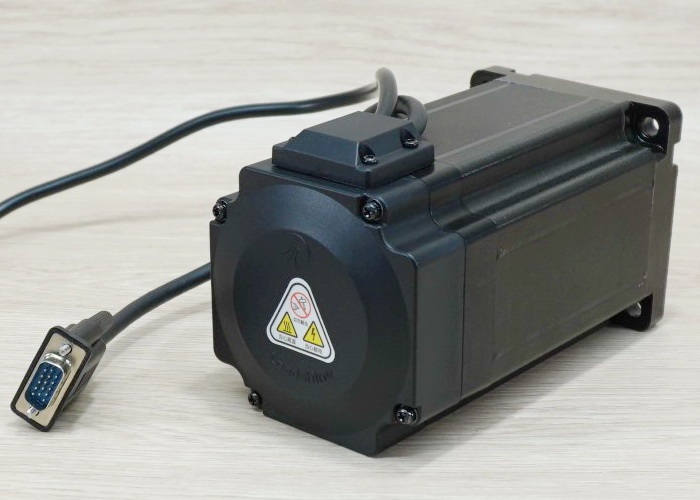

86CME85 Closed Loop Stepper Motor (Nema 34)
> Step angle: 1.8°
> Base number: 86
> Holding torque: 12 NM
> Built-in 1000-line incremental photoelectric encoder
> large torque
> low fever
> High stability
> High consistency
1.General specifications: 86CME120
|
step angle |
1.8° |
|
Step angle accuracy |
±0.09° (no load, full step) |
|
temperature rise |
MAX85K |
|
Usage environment |
Temperature: -10~+50 ℃ ; Humidity: 85% MAX |
|
Insulation level |
B |
|
Insulation resistance |
MIN 100 MΩ, 500 V DC |
|
Withstand voltage |
500 VAC, 1 minute |
|
Radial runout |
0.025 mm MAX (load 5N) |
|
Axial runout |
0.075 mm MAX (load 10N) |
|
Radial maximum load |
75N (10mm away from the flange surface) |
|
Maximum axial load |
Motor weight |
2.Technical specifications: 86CME120
|
Long body mm |
model |
static moment |
Rated current |
Resistance / Phase |
Inductance / Phase |
Rotor inertia |
|
Nm |
A |
Ω |
h |
g.cm 2 |
||
|
95 |
86CME35 ( * ) |
3.5 |
4 |
0.42 |
2.67 |
1000 |
|
109 |
86CME45 ( ** ) |
4.5 |
6 |
0.43 |
2.95 |
1400 |
|
126 |
86CME80 ( * ) |
8.0 |
6 |
0.63 |
4.0 |
2500 |
|
147 |
86CME85 (**) |
8.5 |
6 |
0.53 |
4.25 |
2700 |
|
158 |
86CME120 ( * ) |
12.0 |
6 |
0.75 |
5.30 |
2940 |
Dimensions: 86CME120 86CME85
|
model |
Body length ( mm ) |
|
86CME35 |
95 |
|
86CME45 |
109 |
|
86CME80 |
126 |
|
86CME85 |
147 |
|
86CME120 |
158 |

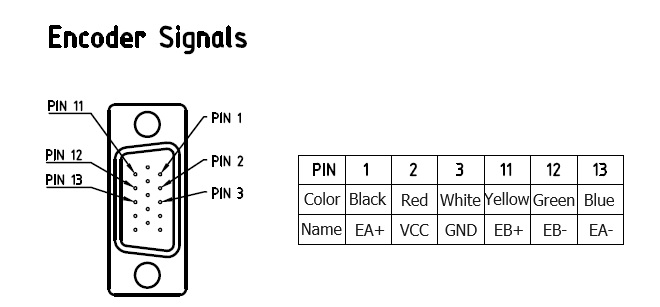

Electrical connections: 86CME85
Driver Connector to Motor Encoder Cable
Drive Pin Name Cable Color
EB+ ---> Yellow
EB- ---> Green
EA+ ---> Black
EA- ---> Blue
VCC ---> Red
EGND ---> White

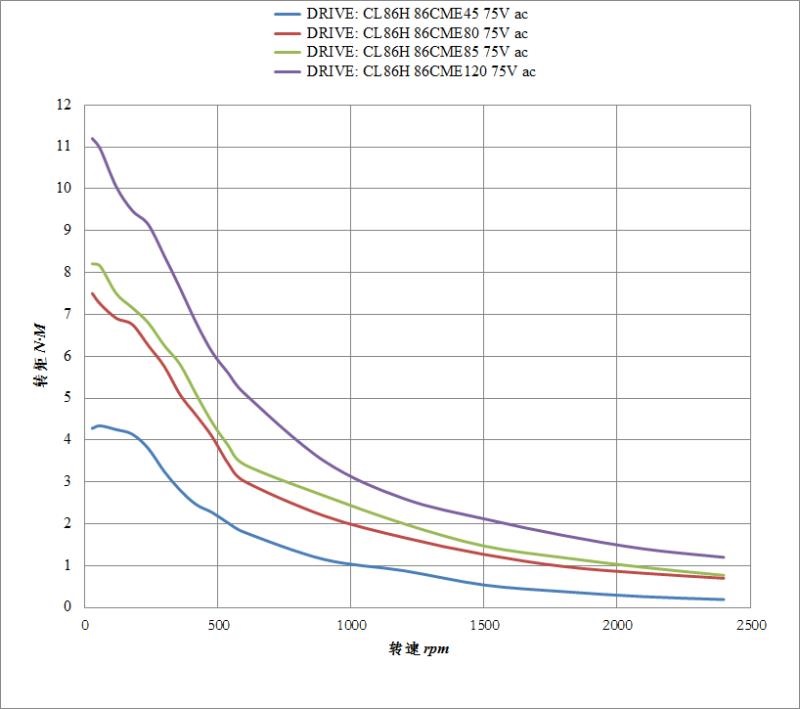

Moment frequency curve: 86CME120
CL86C Closed-Loop Hybrid Stepper Driver (30-90VDC, 20-70VAC) 8A With RS232 Port
Packing list
> Using a new 32-bit motor control dedicated DSP chip;
> With trapezoidal wave test function;
> The current can be set arbitrarily (within the range of 0---8A);
> Can drive 86 series closed-loop stepper motors;
> Optocoupler isolated differential signal input;
> The impulse response frequency can reach up to 500KHZ;
> Subdivision setting (within 200~51200);
> It has overcurrent, overvoltage and tracking error protection;
1pc - CL86C V2.0 driver

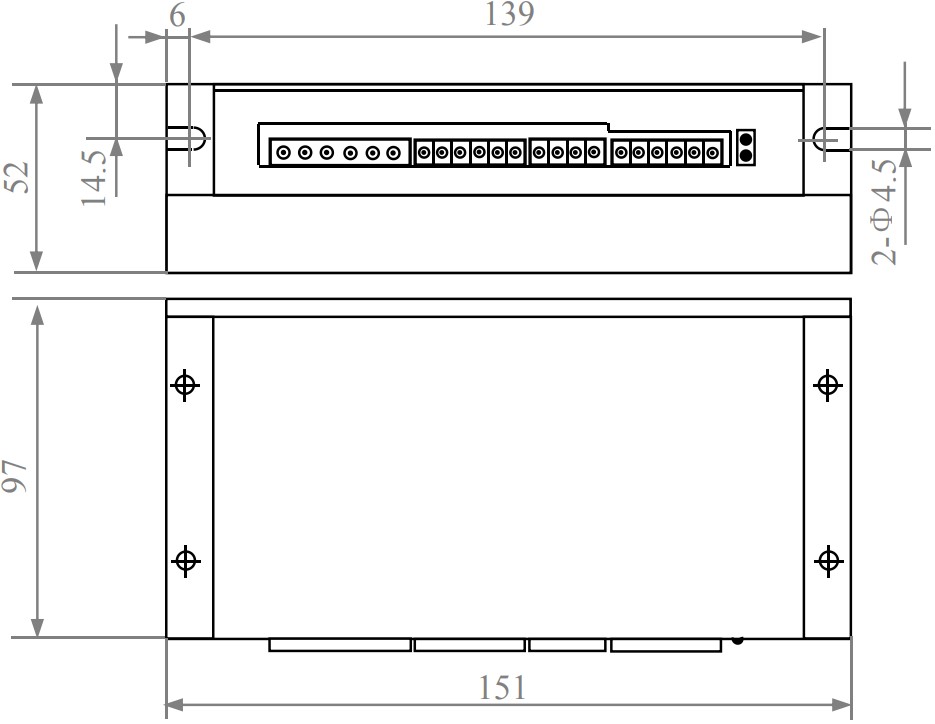

Dimensions: CL86C
Unit: mm
Dimensions: CL86C
Unit: mm
Technical Parameters: CL86C

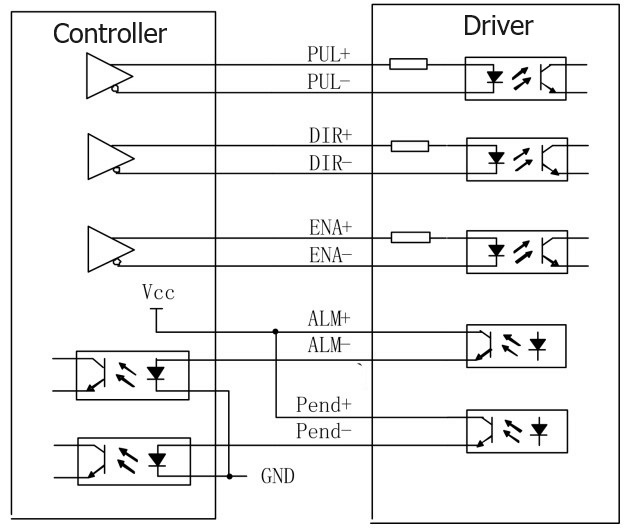

Electrical connections: CL86C

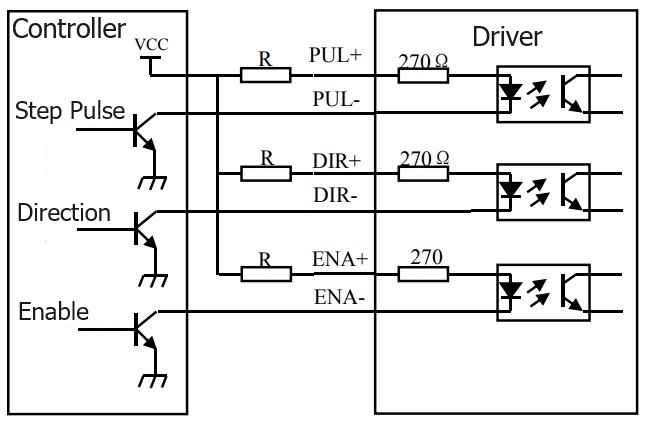

Connections to PNP signal Figure (common-cathode)

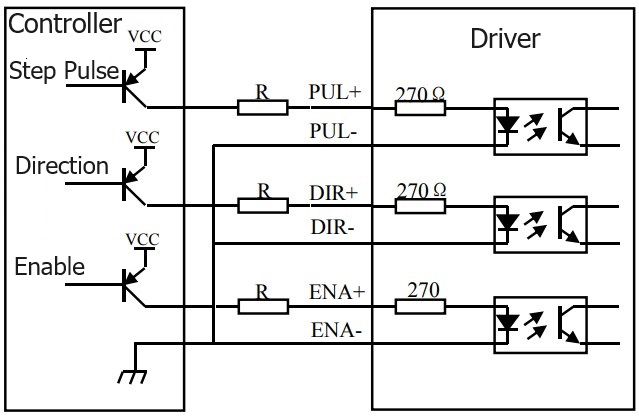

Connections to open-collector signal (common-anode)

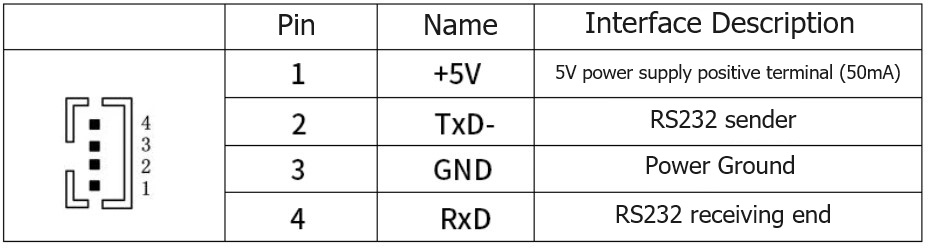

RS232 communication port using to connect with PC software to configure the motor peak current, closed loop holding current, microstep, active level.
1. Electrical appliance indicators
|
parameter |
CL86H |
|||
|
minimum value |
Typical value |
maximum value |
unit |
|
|
Continuous output current |
4 |
- |
8 |
A |
|
Input supply voltage
|
20 |
- |
70 |
VAC |
|
30 |
- |
90 |
VDC |
|
|
Logic input current |
7 |
10 |
20 |
mA |
|
Pulse frequency |
0 |
- |
500 |
kHz |
|

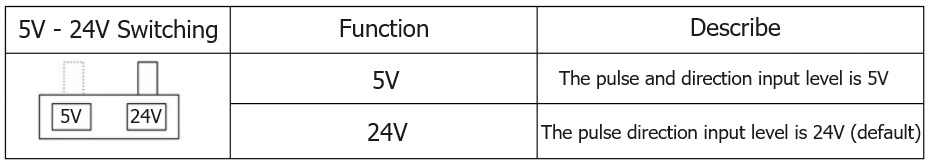

Signal input voltage |
5 |
- |
24 |
VDC |
|
Provides encoder current |
- |
- |
100 |
mA |
2.Interface definition

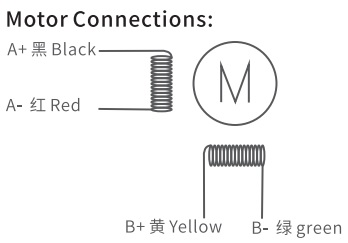

1) Motor and power input ports
|
Terminal number |
symbol |
name |
illustrate |
|
1 |
A + |
A phase motor winding + |
|
|
2 |
A - |
A phase motor winding－ |
|
|
3 |
B + |
B- phase motor winding + |
|
|
4 |
B- _ |
B phase motor winding- |
|
|
5 |
AC |
AC input |
18V~80VAC |
|
6 |
AC |
2) Control signal port
|
Terminal number |
symbol |
name |
illustrate |
|
1 |
PUL+ |
Pulse positive input |
|
|
2 |
PUL－ |
Pulse negative input |
|
|
3 |
DIR+ |
direction positive input |
|
|
4 |
DIR－ |
direction negative input |
|
|
5 |
ENA＋ |
Enable positive input |
|
|
6 |
ENA- |
Enable negative input |
|
|
7 |
Pend＋ |
In place signal positive output |
|
|
8 |
Pend－ |
In place signal negative output |
|
|
9 |
ALM+ |
Alarm signal positive output |
|
|
10 |
ALM－ |
Alarm signal negative output |
|
3) Encoder input port
|
Terminal number |
symbol |
name |
illustrate |
|
1 |
EB+ |
Motor encoder B phase positive input |
|
|
2 |
EB－ |
Motor encoder B phase negative input |
|
|
3 |
EA+ |
Motor encoder A phase positive input |
|
|
4 |
EA- |
Motor encoder phase A negative input |
|
|
5 |
VCC |
Encoder power supply |
+5V |
|
6 |
EGND |
Encoder power ground |
0V |
3．Usage environment and parameters
|
cooling method |
Natural cooling or external radiator |
|
|
Usage environment |
Use occasions |
Try to avoid dust, oil mist and corrosive gases |
|
temperature |
0℃-50℃ |
|
|
humidity |
40-90%RH |
|
|
shock |
10~55Hz/0.15mm |
|
|
storage temperature |
-20℃-65℃ |
|
|
weight |
About 600 grams |
|
Electrical connections: CL86C
Connections to PNP signal Figure (common-cathode)
Connections to open-collector signal (common-anode)
