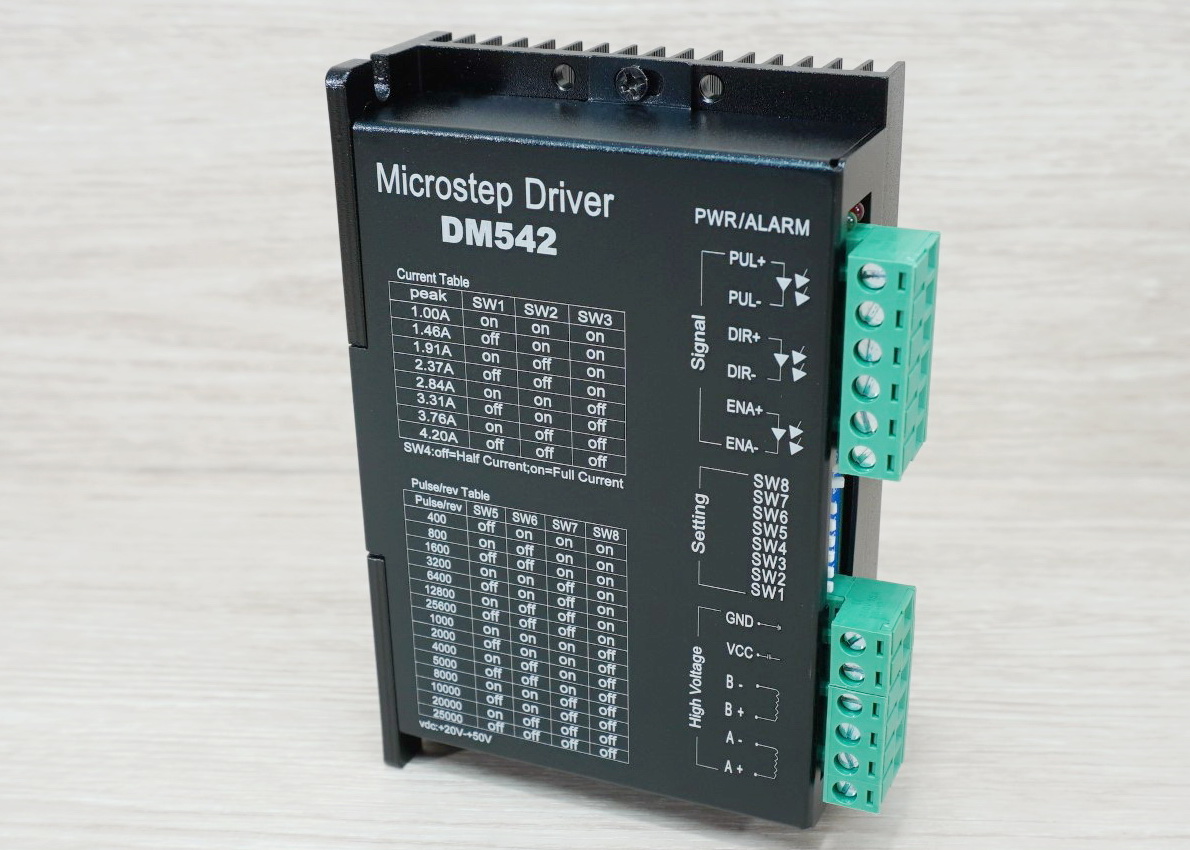

DM542 (Jiawen) Microstep Driver Peak 4.2A, 20-50 VDC [Aluminum Cover] 2-Phase

*** รุ่นฝาครอบอลูมิเนียมดำ (วัสดุคุณภาพดี งานประกอบดี) Max. 128 Subdivision

DM542 is a professional digital two-phase hybrid stepping motor driver, which is suitable for various brands at home and abroad. The 4-phase, 6-wire and 8-wire two-phase hybrid stepping with an outer diameter of 4.2A and below is 57-86mm. Motor. Suitable for all kinds of small and medium-sized automation equipment and instruments, such as: engraving machine, marking machine, cutting machine, laser phototypesetting, plotter, CNC machine tool, pick and place device. It works especially well in devices where users expect low-cost, low-noise, low- and medium-speed operation.



4





Features:

- Drive integrated overvoltage and overcurrent protection
- Input signal light isolation

- Bipolar constant current chopping method
- DC power supply 20-50VDC (24-48VDC recommended)
- Maximum drive current 4.2A
- Output current dial switch is adjustable
- low speed zero vibration, and noise and small
- High subdivision: 2,4,8,16,32,64,128,5,10,20,25,40,50,100,125
- Strong anti-interference ability, high precision positioning in the harsh environment of the power grid
- High reliability: The power device has enough margin and is strictly tested at the factory.

Electrical environment:
cooling method  Naturally cooled or forced air cooled.
 occasion

Can not be placed next to other heat-generating equipment, to avoid dust, oil, corrosive gases, humidity

For flammable gases and conductive dust, too large and strong earthquakes are prohibited.

 humidity  40-90%RH
shock  10-55Hz/0.15mm
 Storage temperature  -20-65℃
 weight  0.25KG


Current setting:

Use SW1, SW2, SW3 three-position dial switch to set the running current, as shown in the following table:

 Running current  SW1  SW2  SW3
 1.00A  ON  ON  ON
 1.46A  OFF  ON  ON
 1.91A  ON  OFF  ON
 2.37A  OFF  OFF  ON
 2.84A  ON  ON  OFF
 3.31A  OFF  ON  OFF
 3.76A  ON  OFF  OFF
 4.20A  OFF  OFF  OFF

Set the standby current mode with a SW4 one-dial switch, as shown in the following table:

 SW4  stand-by current
ON Full flow
 OFF Half flow


Subdivision setting:

Use SW5, SW6, SW7, SW8 four-position dial switch to set the subdivision/pulse, as shown in the following table:

Pulse/circle  SW5  SW6  SW7  SW8
 400  OFF ON ON ON
 800 ON  OFF ON ON
 1600  OFF  OFF ON ON
 3200 ON ON  OFF ON
 6400  OFF ON  OFF ON
 12800 ON  OFF  OFF ON
 25600  OFF  OFF  OFF ON
 1000 ON ON ON  OFF
 2000  OFF ON ON  OFF
 4000 ON  OFF ON  OFF
 5000  OFF  OFF ON  OFF
 8000 ON ON  OFF  OFF
 10000  OFF ON  OFF  OFF
 20000 ON  OFF  OFF  OFF
 25000  OFF  OFF  OFF  OFF


Wiring diagram

5

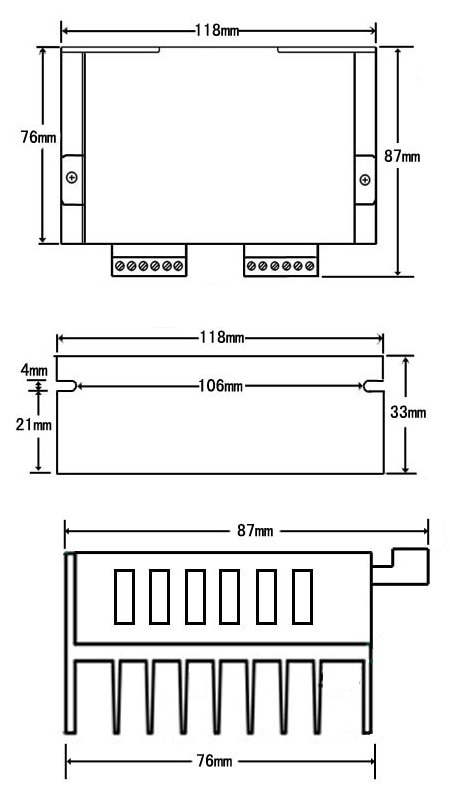

Dimensions
